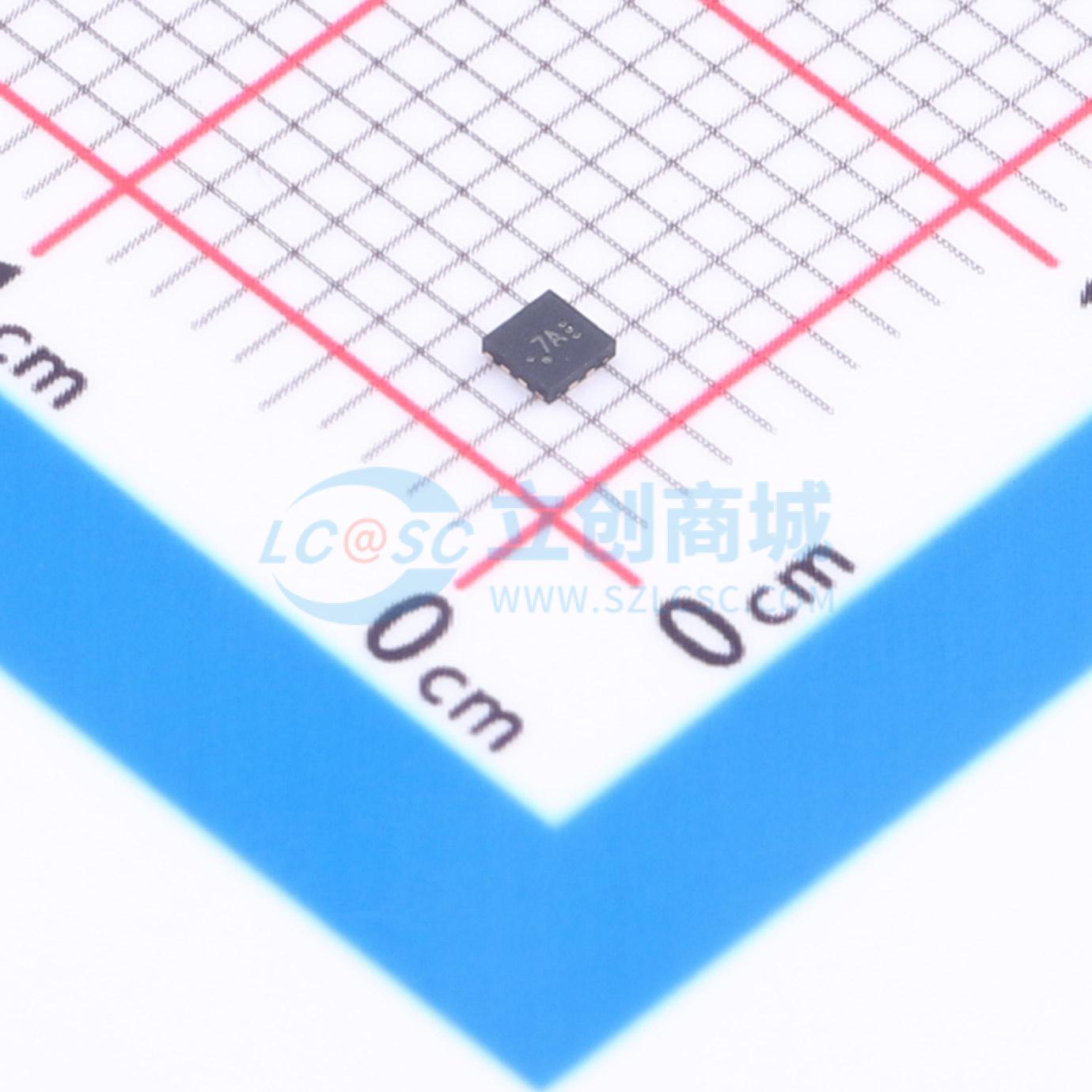

温馨提醒：图片仅供参考，商品以实物为准

TUSB217ARWBRQ1

具有DCP和CDP控制器的TUSB217A-Q1 USB2.0高速信号调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TUSB217A-Q1是第三代USB2.0高速信号调节器，旨在补偿传输通道中的交流损失（由于电容性负载）和直流损失（由于电阻性负载）。
品牌名称: TI(德州仪器)
商品型号: TUSB217ARWBRQ1
商品编号: C3764339
商品封装: X2-QFN-12(1.6x1.6)
包装方式: 编带
商品毛重: 0.201278克(g)

商品参数

商品概述

TUSB217A-Q1 是第三代 USB 2.0 高速信号调节器，旨在补偿传输通道中的交流损失（由于电容性负载）和直流损失（由于电阻性负载）。采用了专利设计，可通过边缘加速器来对 USB 2.0 高速信号的传输边缘进行加速，并通过直流升压功能来提高静态电平。此外，还具有预均衡功能，可提高接收器的灵敏度并补偿较长线缆应用中的码间串扰 (ISI) 抖动。USB 低速和全速信号特征不受 TUSB217A-Q1 的影响。

商品特性

符合面向汽车应用的 AEC-Q100 标准器件温度等级 2：– 40°C 至 105°C TA
宽电源电压范围：2.3V 至 6.5V
超低 USB 断开和关断功耗
可提供 USB 2.0 高速信号调节
与 USB 2.0、OTG 2.0 和 BC 1.2 兼容
支持低速、全速和高速信号传输
主机/器件无关
支持长达 5m 的电缆
通过外部下拉电阻器值实现四种可选的信号增强（边沿升压与直流升压）设置
通过上拉或下拉实现三种可选的 RX 均衡设置，以补偿高损耗应用中的 ISI 抖动
支持长达 10m 的电缆和两台 TUSB217A-Q1 器件
可在不改变数据包计时或不增加传播延迟的情况下提高信号质量
可使用长达 5 米的线缆帮助系统通过 USB 2.0 高速近端眼图合规性测试
与 USB On-The-Go (OTG) 和电池充电 (BC 1.2) 协议兼容
集成的 BC 1.2 电池充电控制器可通过控制引脚启用
RWB 与 TUSB214 和 TUSB216 引脚兼容

应用领域

汽车信息娱乐系统与仪表组
汽车音响主机
有源电缆、电缆扩展器、背板

	属性	参数值
	商品目录	USB转换芯片
	应用功能	-
	USB协议版本	USB 2.0；BC 1.2
	通道数	1
	工作电压	2.3V~6.5V

	属性	参数值
	数据速率	480Mbps
	工作温度	-40℃~+105℃
	工作电流	36mA
	静态电流	1.4mA
