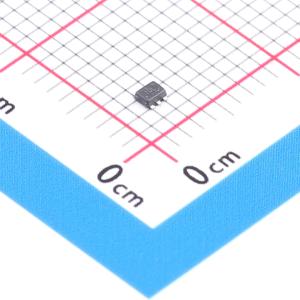

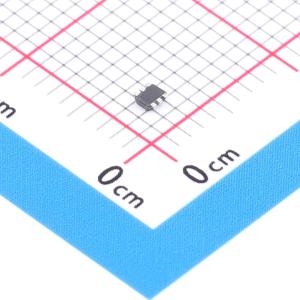

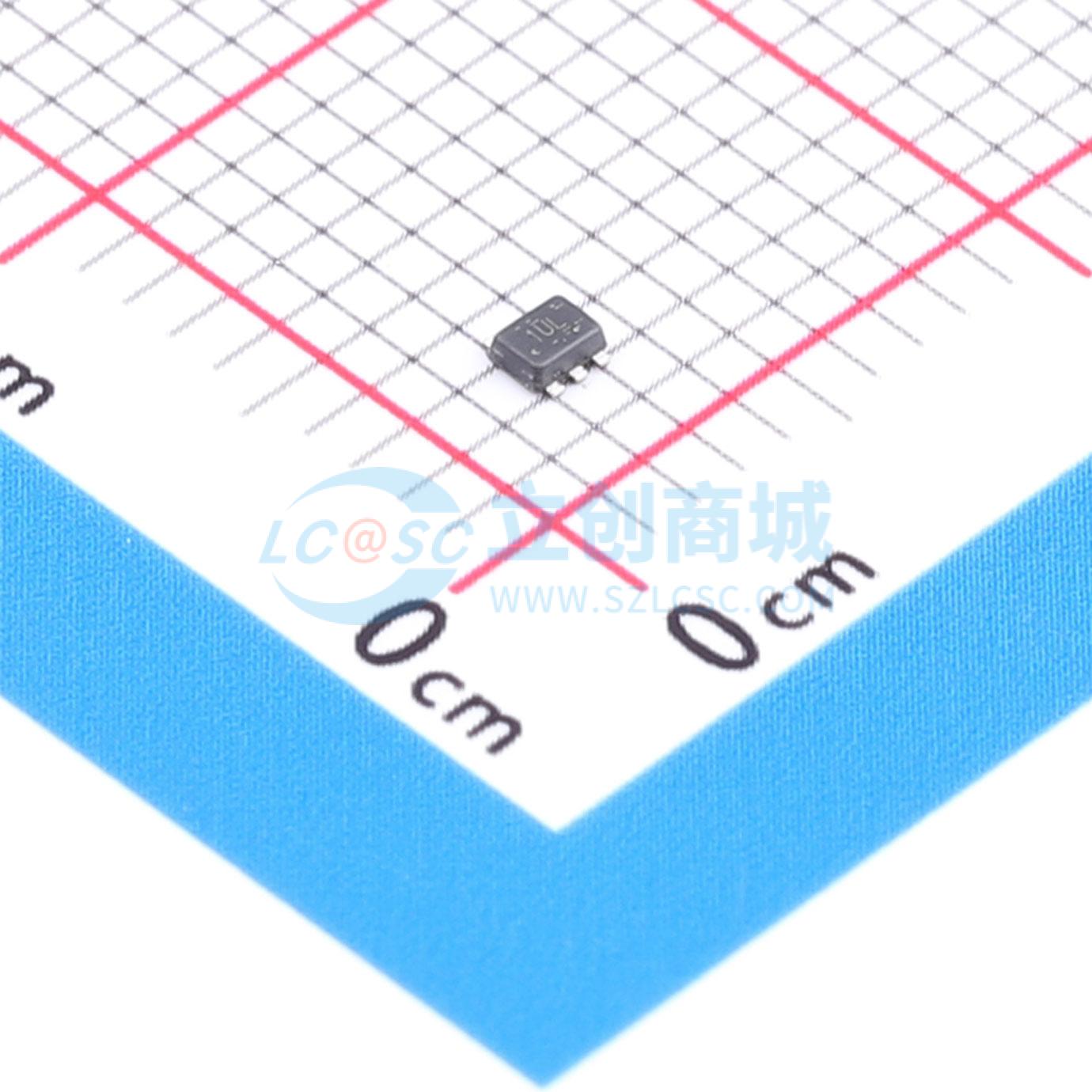

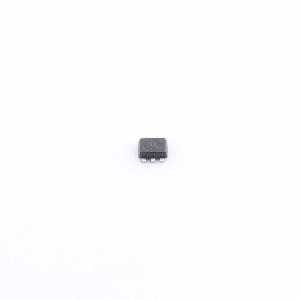

温馨提醒：图片仅供参考，商品以实物为准

TPS62A04ABDRLR

降压型 4A 2.5V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 专为高效率和紧凑型设计尺寸而设计的同步降压型直流/直流转换器。该器件使用集成开关持续提供4A的输出电流。在中等负载至高负载条件下，该器件在脉宽调制(PWM)模式下以2.2MHz开关频率运行。在轻载情况下，器件自动进入节能模式(PSM)，从而在整个负载电流范围内保持高效率。无论负载条件如何，A型号始终保持PWM模式。该器件可保持稳定的频率和超低的纹波。使用外部电阻分压器来设置输出电压。内部软启动电路会限制启动期间的浪涌电流，电源正常信号指示输出电压正确。过流保护搭配热关断，可保护器件和应用。这些器件采用SOT563封装。
品牌名称: TI(德州仪器)
商品型号: TPS62A04ABDRLR
商品编号: C41447443
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.037666克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	26uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；过流保护；输出放电；工作状态指示；打嗝限流

商品概述

TPS62A04B 和 TPS62A04AB 是专为高效率和紧凑型设计尺寸而设计的同步降压型直流/直流转换器。该器件使用集成开关持续提供 4A 的输出电流。在中等负载至高负载条件下，该器件在脉宽调制 (PWM) 模式下以 2.2MHz 开关频率运行。在轻载情况下，TPS62A04B 器件自动进入节能模式 (PSM)，从而在整个负载电流范围内保持高效率。无论负载条件如何，此器件系列的 A 型号 (TPS62A04AB) 始终保持 PWM 模式，可保持稳定的频率和超低的纹波。TPS62A04B 和 TPS62A04AB 使用外部电阻分压器来设置输出电压。内部软启动电路会限制启动期间的浪涌电流，电源正常信号指示输出电压正确。过流保护搭配热关断，可保护器件和应用。这些器件采用 SOT563 封装。TPS62A04xB是一款高效同步降压转换器，采用峰值电流控制方案，具有自适应关断时间。在中等负载至重负载电流下，该器件通常以2.2MHz频率脉宽调制(PWM)模式运行。根据 VIN / VOUT 的比率，只需一个简单的电路即可设置低侧MOSFET所需的关断时间，无论输入电压、输出电压和负载电流如何变化，开关频率都会保持相对恒定。

商品特性

输入电压范围为 2.5 V 至 5.5 V
0.6V至 VIN 可调节输出电压范围
15 mΩ / 10 mΩ 低 RDSON 开关
25μA静态电流
1% 反馈精度 (0℃ 至 125℃)
支持100%占空比模式运行
2.2MHz开关频率
支持节电模式或FPWM选项
具备电源正常状态输出引脚
具备短路保护 (HICCUP)
内置内部软启动
支持输出放电
具备热关断保护
采用 1.6mm × 1.6mm SOT563 封装

应用领域

多功能打印机
机顶盒
电视应用
IP网络摄像头
无线路由器
固态硬盘
电池供电的应用
通用负载点电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	4A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)
