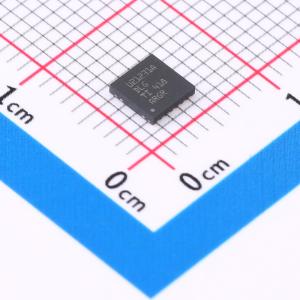

温馨提醒：图片仅供参考，商品以实物为准

UCC21231ADLGR

4A源电流、6A灌电流、高速、双通道隔离栅驱动器

品牌名称: TI(德州仪器)
商品型号: UCC21231ADLGR
商品编号: C41447492
商品封装: WSON-13(4x4)
包装方式: 编带
商品毛重: 0.59克(g)

商品参数

	属性	参数值
	商品目录	隔离式栅极驱动器
	驱动配置	半桥
	隔离电压(Vrms)	1600V
	负载类型	MOSFET、GaN
	通道数	2
	输入侧工作电压	3V~5.5V
	拉电流(IOH)	4A
	灌电流(IOL)	6A
	工作温度	-40℃~+125℃

商品概述

UCC21231是一款带可编程死区、宽温度范围的隔离双通道栅极驱动器产品。该器件在极端温度条件下具备稳定一致的性能与鲁棒性，设计提供4A峰值源电流和6A峰值灌电流，可驱动功率MOSFET和GaN晶体管。UCC21231可配置为两个低侧驱动器、两个高侧驱动器或半桥驱动器，输入侧与两个输出驱动器之间通过1.6kVRMS隔离屏障隔离，共模瞬态抗扰度(CMTI)最小为125V/ns。保护功能包括:电阻可编程死区、可同时关断两个输出的使能功能、可抑制宽度小于5ns输入瞬态的集成去毛刺滤波器，以及可承受输入输出引脚最长200ns的-2V负电压尖峰。所有电源都具备UVLO保护。UCC21231支持最高25V的VDD电源电压，输入VCCI范围为3V至5.5V，适合与数字控制器接口，所有电源电压引脚都具备欠压锁定(UVLO)保护。凭借这些特性，UCC21231可在各类电源应用中实现高效率、高功率密度与鲁棒性。

商品特性

支持配置为双通道低侧、双通道高侧或半桥驱动器
最高4A峰值源输出和6A峰值灌输出
1.6kVRMS基本隔离等级
共模瞬态抗扰度(CMTI)大于125V/ns
典型传播延迟33ns
最大脉冲宽度失真5ns
最大VDD上电延迟10μs
VDD输出驱动电源最高可达25V，具备5V VDD UVLO保护
所有电源均具备UVLO保护
快速使能功能支持电源时序控制
采用4×4mm SON封装，间距大于1.2mm
每个通道下方配有散热焊盘
RthetaJB为14.1℃/W
结温工作范围为-40℃ 至 +150℃

应用领域

服务器、电信和工业基础设施
AC-DC和DC-DC电源
不间断电源(UPS)

	属性	参数值
	上升时间(tr)	8ns
	下降时间(tf)	8ns
	传播延迟 tpLH	33ns
	传播延迟 tpHL	33ns
	静态电流(Iq)	2mA
	CMTI(kV/us)	125kV/us
	驱动侧工作电压	6.5V~25V
	功能特性	死区时间控制
