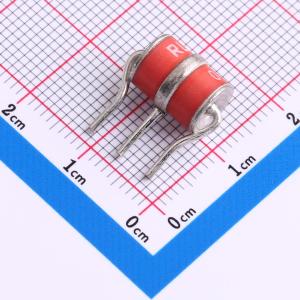

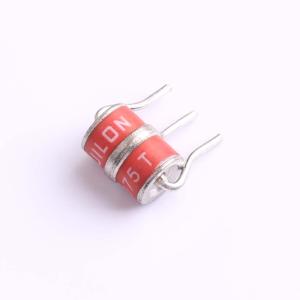

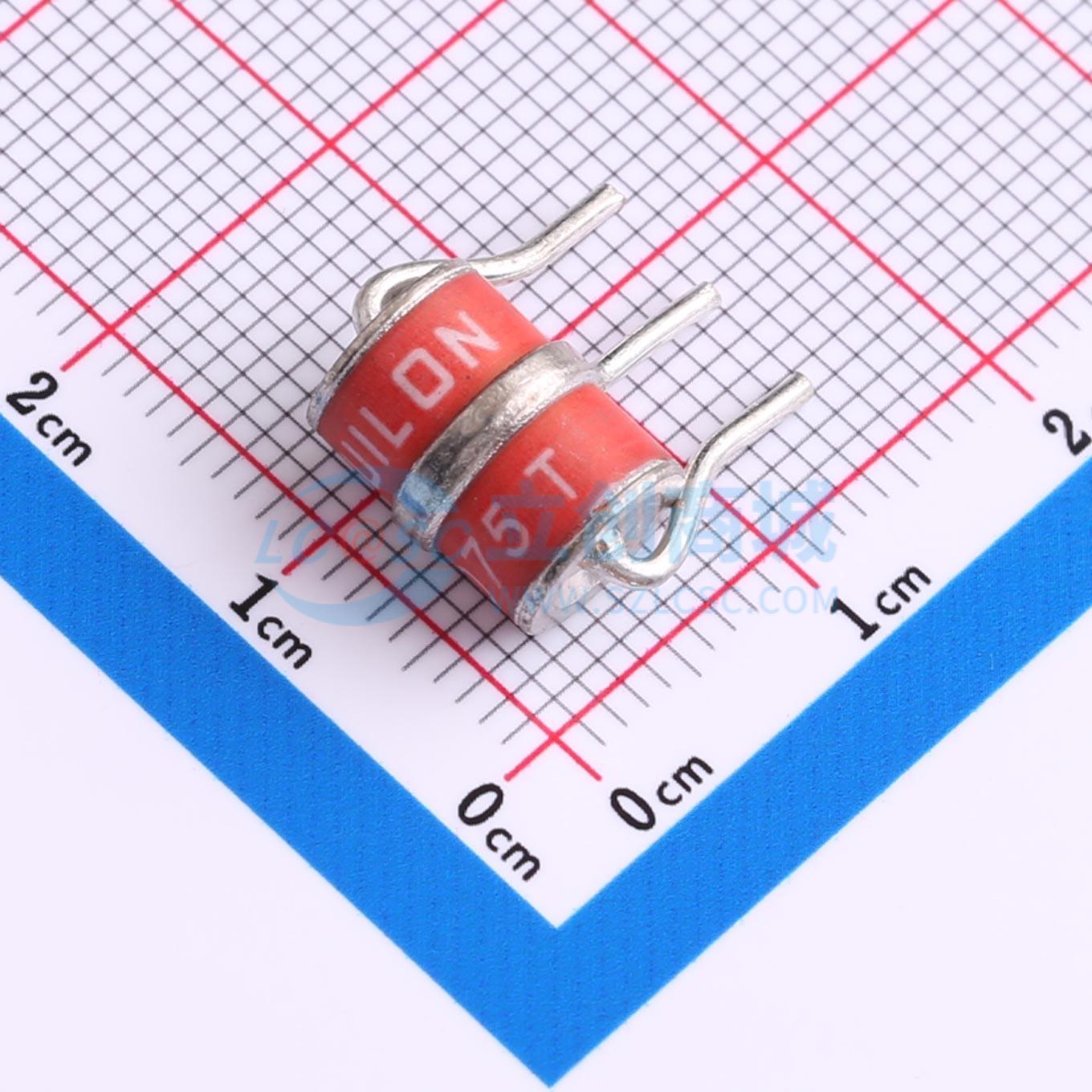

3R075TD-8
75V 20kA 3
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 气体放电管（GDT）通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中出现瞬态过电压，且电压幅值超过GDT的击穿电压时，GDT内的气体被电离，使GDT迅速导通，并将过电压限制在较低水平，从而保护并联的电子设备或电路组件免受高压冲击损坏。过电压消失后，GDT立即恢复到高绝缘电阻状态，电路恢复正常运行。 三电极GDT是一种引脚元件，具有标准化的引脚间距和尺寸
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- 3R075TD-8
- 商品编号
- C41439598
- 商品封装
- SIP-3-4.4mm
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 3 | |
| 直流击穿电压(Vdc) | 75V | |
| 精度 | ±20% | |
| 脉冲放电电流 | 20kA |
| 属性 | 参数值 | |
|---|---|---|
| 极间电容 | 1.5pF | |
| 冲击击穿电压(Vimp) | 500V | |
| 工作温度 | -40℃~+125℃ | |
| 直径(φD) | 8mm | |
| 脚间距 | 4.4mm |
商品概述
气体放电管通常处于高绝缘电阻状态，相当于开路，对电路正常工作几乎没有影响。当电路中发生瞬态过电压且电压幅度超过气体放电管的击穿电压时，管内的气体发生电离，导致气体放电管迅速导通，将过电压限制在较低水平，从而保护并联连接的电子设备或电路元件免受高压冲击损坏。过电压消失后，气体放电管立即恢复至高绝缘电阻状态，电路恢复正常工作。3RD-8系列三电极气体放电管是一款引线式元件，具有标准化的引脚间距和尺寸。它不仅易于在印刷电路板上安装，而且性能优异。其低电容特性使其用于高频通信电路时对信号的影响最小。高绝缘电阻确保电路性能在正常工作条件下不会遭受额外损耗。该系列气体放电管不仅能用于保护通信接口，其承受高浪涌电流的能力也使其适用于电源保护。
商品特性
- 对快速上升的瞬态响应优异
- 击穿电压稳定
- 工作频率达 GHz
- 8/20μs 脉冲电流能力：20KA
- 无放射性
- 超低电容（<1.5pF）
- 高绝缘电阻
- 尺寸：Ф8mm × 10mm
应用领域
- 通信设备
- 有线电视设备
- 数据线路
- 电源
- 电信用户线路接口电路保护
- 宽带设备
