温馨提醒：图片仅供参考，商品以实物为准

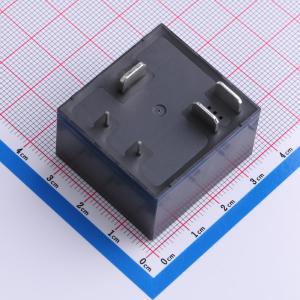

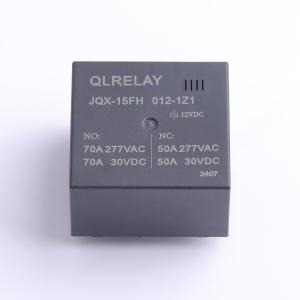

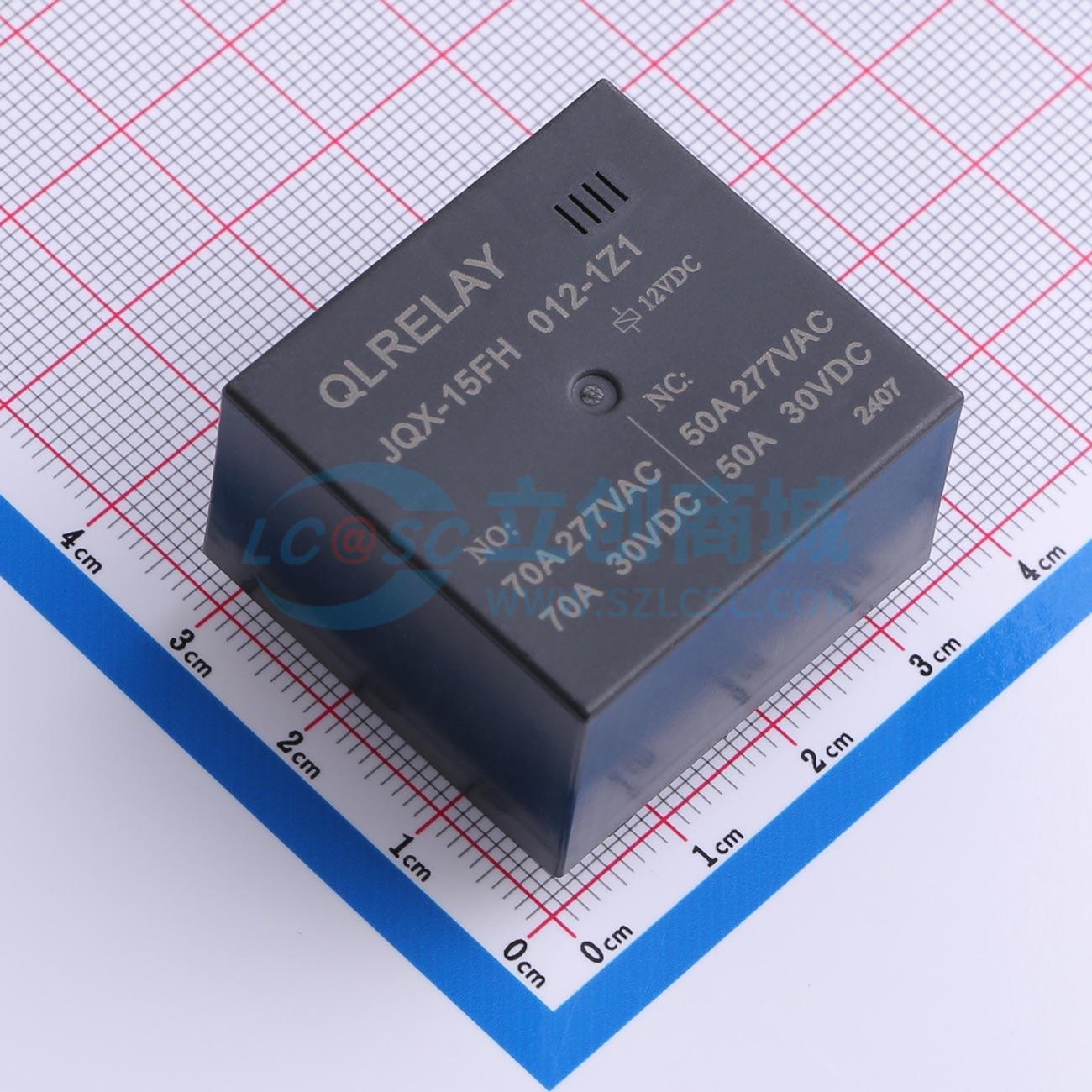

JQX-15FH 012-1Z1
功率继电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 70A/50A转换型、小体积，高电流
- 品牌名称
- QLRELAY
- 商品型号
- JQX-15FH 012-1Z1
- 商品编号
- C41432367
- 商品封装
- 插件,34x32mm
- 包装方式
- 盒装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 触点容量(电阻负载) | 70A@30VDC；50A@30VDC；70A@277VAC；50A@277VAC | |
| 最大切换电压 | 277V@AC；30V@DC | |
| 额定线圈功率 | 1.5W | |
| 触点材料 | 银合金 | |
| 最大切换电流 | 70A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈电阻 | 96Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 10ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 34mm | |
| 宽度 | 32mm |
商品特性
- 高达70A触点切换能力
- 线圈与触点间介质耐压4kV
- 可提供密封型或敞开型
- 外形尺寸 (34 × 32 × 20.7) mm
