温馨提醒：图片仅供参考，商品以实物为准

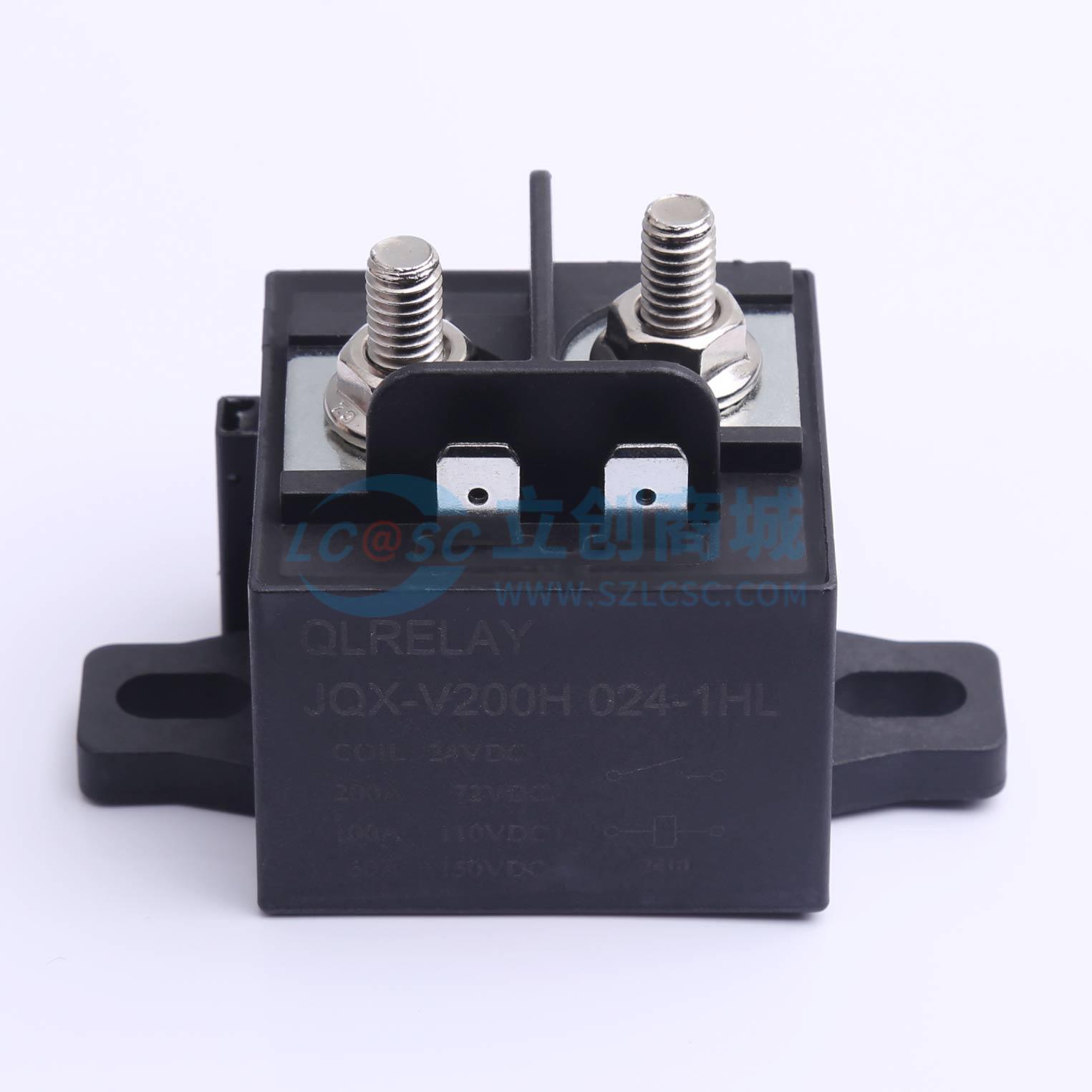

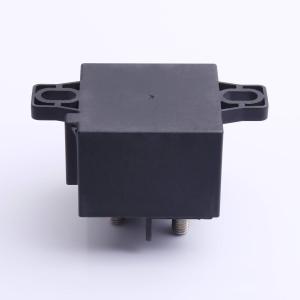

JQX-V200H 024-1HL
24V 200A 一组常开:1A(单刀单掷常开)
- 描述
- 200A高压直流灭弧继电器、小体积、高压大电流
- 品牌名称
- QLRELAY
- 商品型号
- JQX-V200H 024-1HL
- 商品编号
- C41432371
- 商品封装
- 插件,74.5x44.5mm
- 包装方式
- 盒装
- 商品毛重
- 120.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 汽车继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 200A@72VDC；150A@450VAC；100A@110VDC；60A@150VDC | |
| 线圈类型 | - | |
| 最大切换电压 | 150V@DC；450V@AC | |
| 触点材料 | 银合金 | |
| 额定线圈功率 | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 线圈电阻 | 192Ω | |
| 最大切换电流 | 200A | |
| 动作时间 | 18ms | |
| 释放时间 | 12ms | |
| 接触电阻 | 100mΩ | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 74.5mm | |
| 宽度 | 44.5mm | |
| 高度 | 32mm |
商品特性
- 高达200A触点切换能力
- 印制板式和快连接方式引出脚
- 磁吹弧技术
- 外形尺寸（44.5×44.5×32）mm
