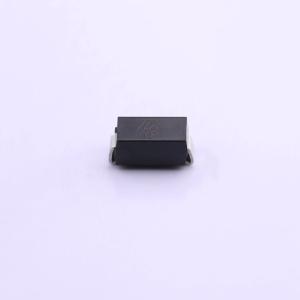

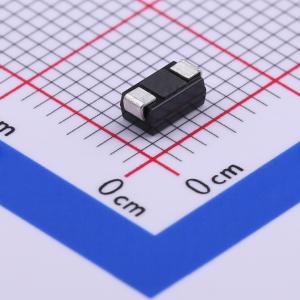

温馨提醒：图片仅供参考，商品以实物为准
SMAJ36CA
400W 双向表面贴装 TVS 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特征：工作电压36V，击穿电压40.0~44.2V，钳位电压58.1V，峰值脉冲电流6.9A，SMA封装，响应时间<5ns；功能：双向浪涌防护；应用：工业控制设备，精密仪器、医疗设备接口、通信模块等
- 品牌名称
- AnBon(安邦)
- 商品型号
- SMAJ36CA
- 商品编号
- C435558
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 6.9A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 40V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 采用10 / 1000μs波形时，峰值脉冲功率能力达400W，重复率（占空比）为0.01%。
- 采用薄型表面贴装应用，以优化电路板空间。
- 箝位能力出色。
- 浪涌电阻增量低。
- 从0V到VBR的响应时间快，单向型通常小于1 ps，双向型通常小于5 ns。
- 采用玻璃钝化芯片结。
- 无铅部件符合RoHS要求。
- 符合无卤标准
