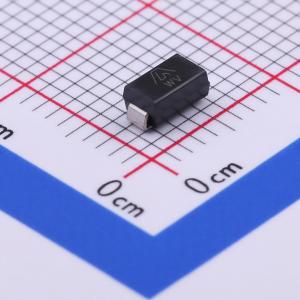

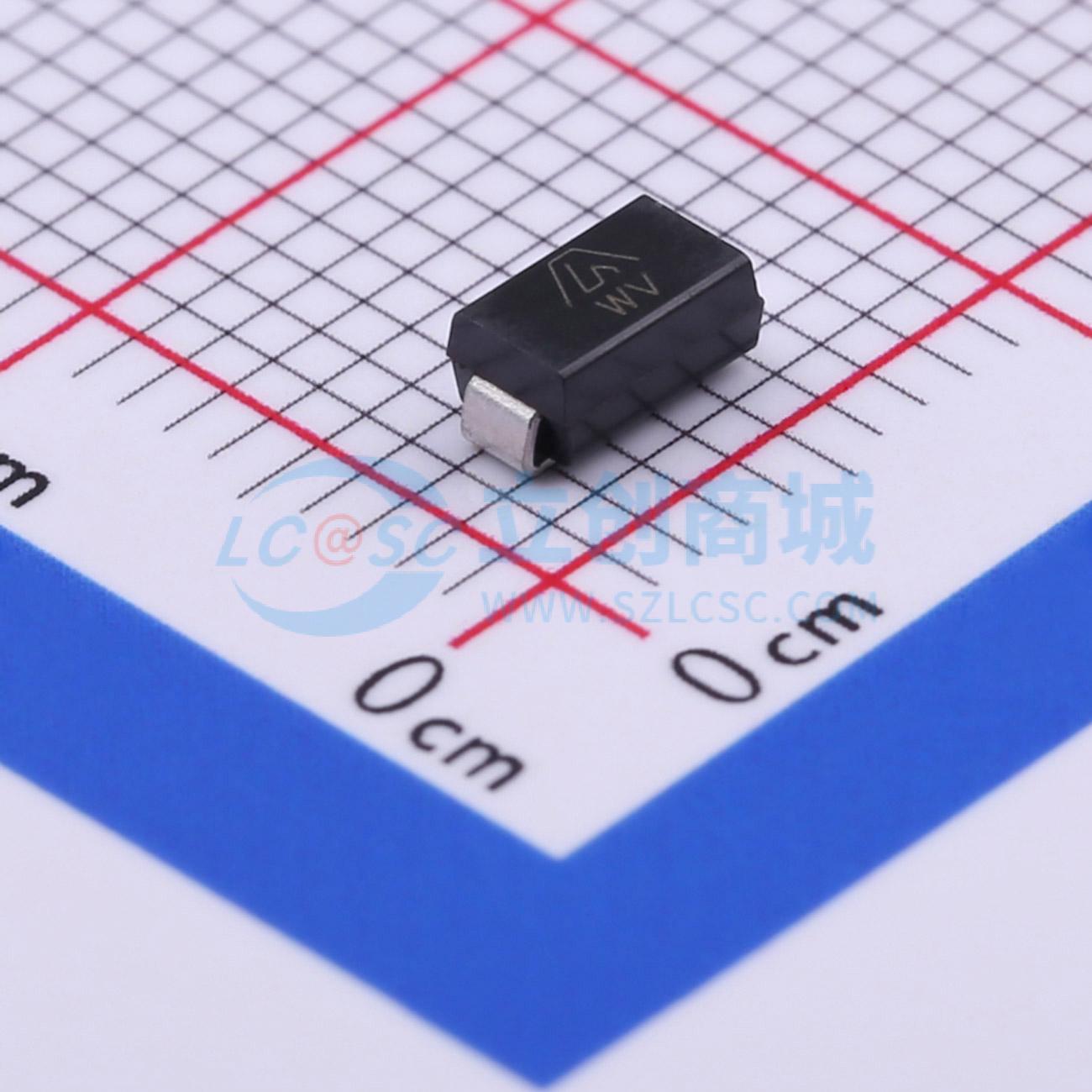

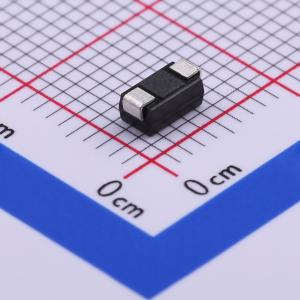

温馨提醒：图片仅供参考，商品以实物为准
SMAJ9.0CA
400W 双向表面贴装 TVS 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特征：工作电压9.0V，击穿电压10.0~11.1V，钳位电压15.4V，峰值脉冲电流26.0A；SMA封装，响应时间<5ns；功能：双向瞬态电压防护；应用：消费电子、智能硬件电路保护、电子仪表电路保护等
- 品牌名称
- AnBon(安邦)
- 商品型号
- SMAJ9.0CA
- 商品编号
- C435530
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.097克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 9V | |
| 钳位电压 | 15.4V | |
| 峰值脉冲电流(Ipp) | 26A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 10V | |
| 反向电流(Ir) | 10uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 采用10 / 1000μs波形时，峰值脉冲功率能力达400W，重复率（占空比）为0.01%。
- 采用薄型表面贴装应用，以优化电路板空间。
- 箝位能力出色。
- 浪涌电阻增量低。
- 从0V到VBR的响应时间快，单向型通常小于1 ps，双向型通常小于5 ns。
- 采用玻璃钝化芯片结。
- 无铅部件符合RoHS要求。
- 符合无卤标准
