温馨提醒：图片仅供参考，商品以实物为准

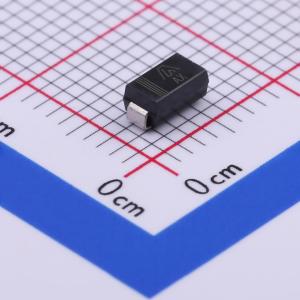

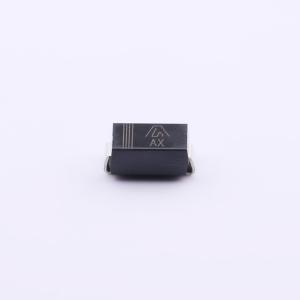

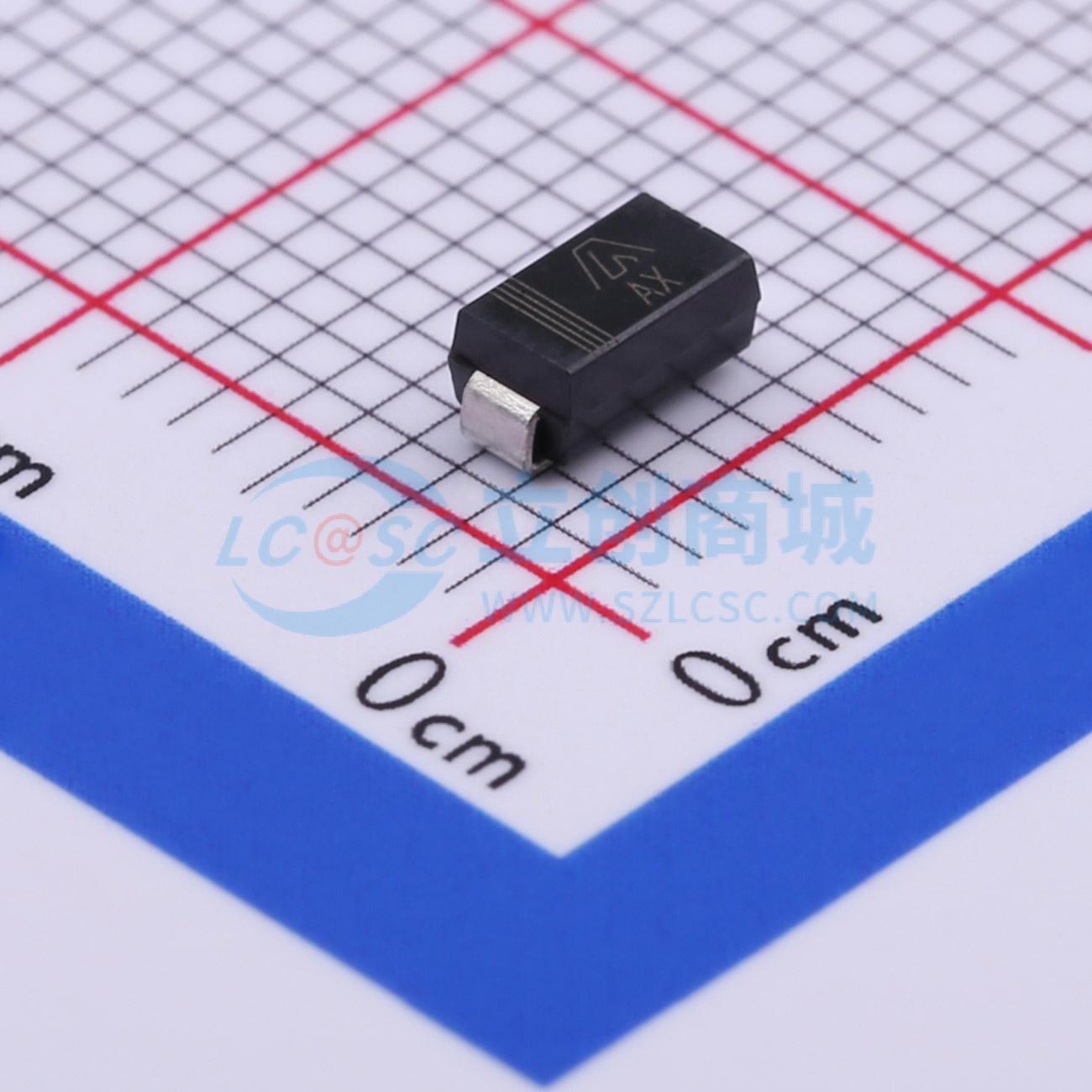

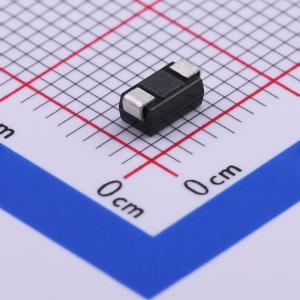

SMAJ10A
400W 单向表面贴装 TVS 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特征：工作电压10V，击穿电压 11.1~12.3V，钳位电压 17.0V，峰值脉冲电流23.5A；SMA封装，响应时间 < 1ps；功能：抑制电路瞬态过电压，感性负载开关、感应雷击等电气应力；应用：工业控制设备、通信模块、电子设备接口保护、消费电子产品电源回路防护等
- 品牌名称
- AnBon(安邦)
- 商品型号
- SMAJ10A
- 商品编号
- C435531
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 10V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 23.5A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 11.1V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 具备400W的峰值脉冲功率能力，波形为10/1000 μs，重复率（占空比）为0.01%。
- 采用薄型表面贴装应用，以优化电路板空间。
- 出色的钳位能力。
- 低增量浪涌电阻。
- 从0V到VBR的响应时间快，单向型通常小于1 ps，双向型通常小于5 ns。
- 玻璃钝化芯片结。
- 无铅部件符合RoHS要求。
- 符合无卤要求。
