温馨提醒：图片仅供参考，商品以实物为准

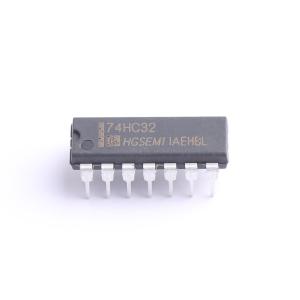

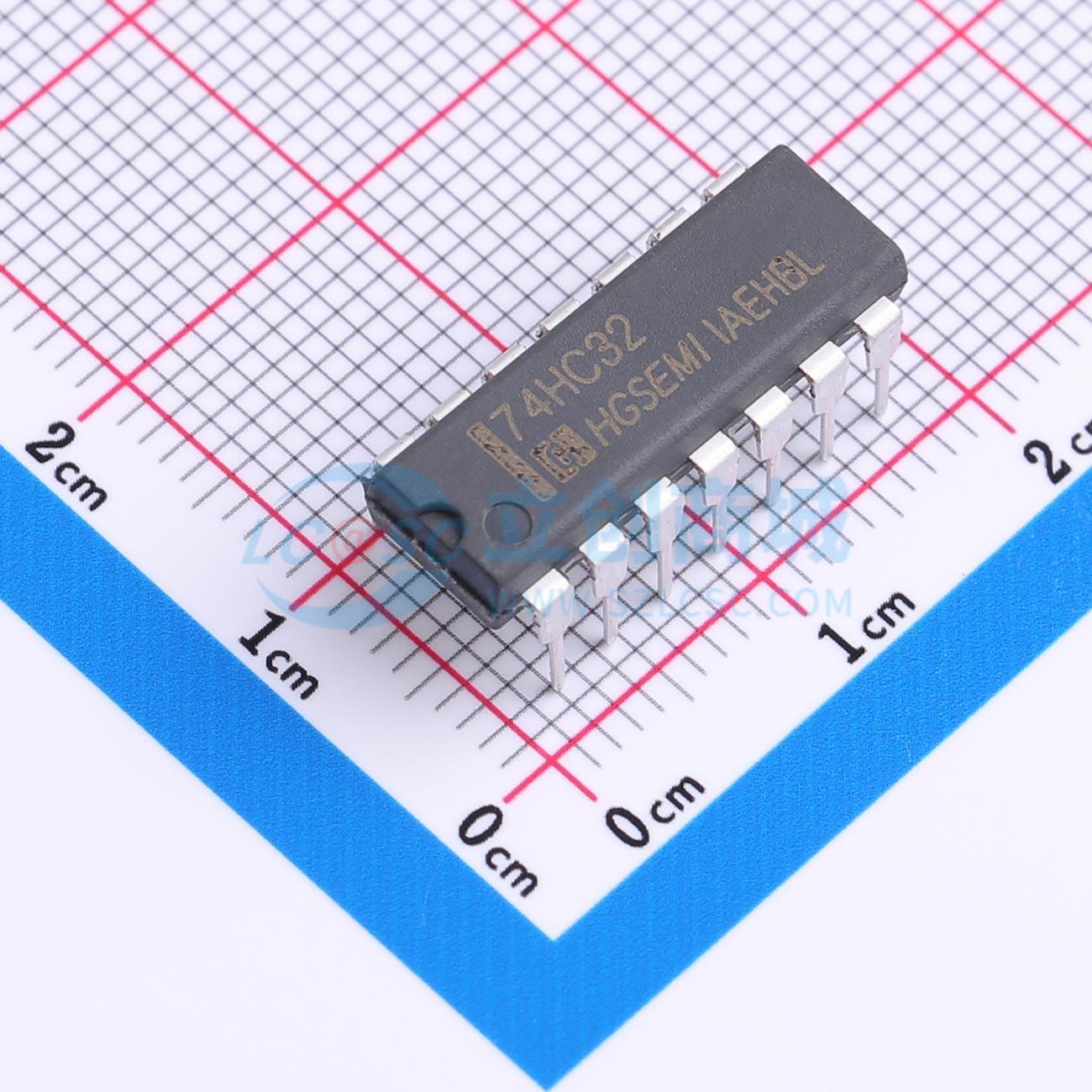

74HC32N
4路2输入或门
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 74HC32 是一款高速硅栅CMOS 电路，其引脚兼容低功耗肖特基TTL（LSTTL）系列。实现了2 输入或门功能。该电路符合JEDEC 标准no.7A。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74HC32N
- 商品编号
- C41427253
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | 25mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 1.9V~6V | |
| 输出低电平(VOL) | 0V~260mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 90ns@2.0V,50pF | |
| 工作温度 | -40℃~+85℃ |
