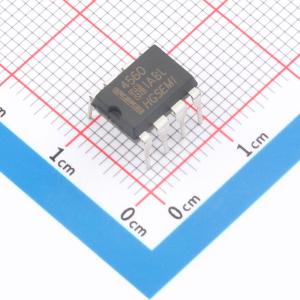

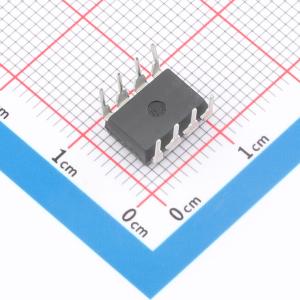

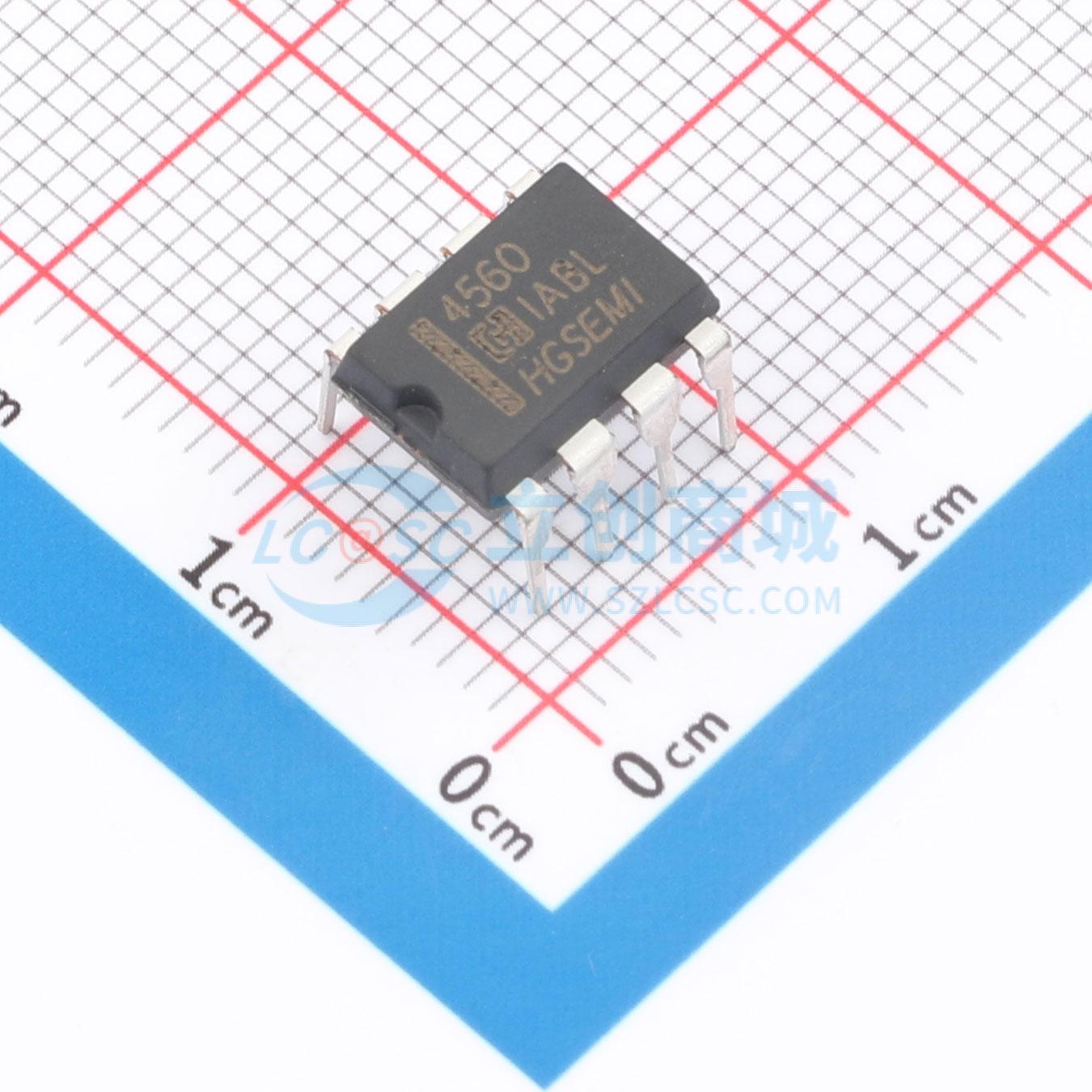

NJM4560N
双路音频运算放大器
- 描述
- NJM4560是一款高增益、宽带宽的双运算放大器，能够在400Ω负载下驱动20V峰峰值的信号。NJM4560融合了NJM4558的诸多特性，且带宽更宽、压摆率更高，使其非常适合用于有源滤波器、数据与电信以及众多仪器仪表应用。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- NJM4560N
- 商品编号
- C41427256
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 15MHz | |
| 输入失调电压(Vos) | 6mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 5.5V/us | |
| 输入偏置电流(Ib) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 200nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | - | |
| 双电源(Vee~Vcc) | -18V~18V |
商品概述
NJM4560是一款高增益、宽带宽的双运算放大器，能够在400Ω负载下驱动20V峰峰值电压。NJM4560融合了NJM4558的诸多特性，同时具备更宽的带宽和更高的压摆率，使其非常适合用于有源滤波器、数据与电信以及众多仪器仪表应用。
商品特性
- 工作电压：±2V至±18V
- 低噪声电压：1.2µVrms（典型值）
- 宽增益带宽积：15MHz（典型值）
- 低总谐波失真：0.05%（典型值）
- 压摆率：5.5V/µsec（典型值），适用于音频前置放大器、有源滤波器、耳机放大器、工业测量设备等应用
