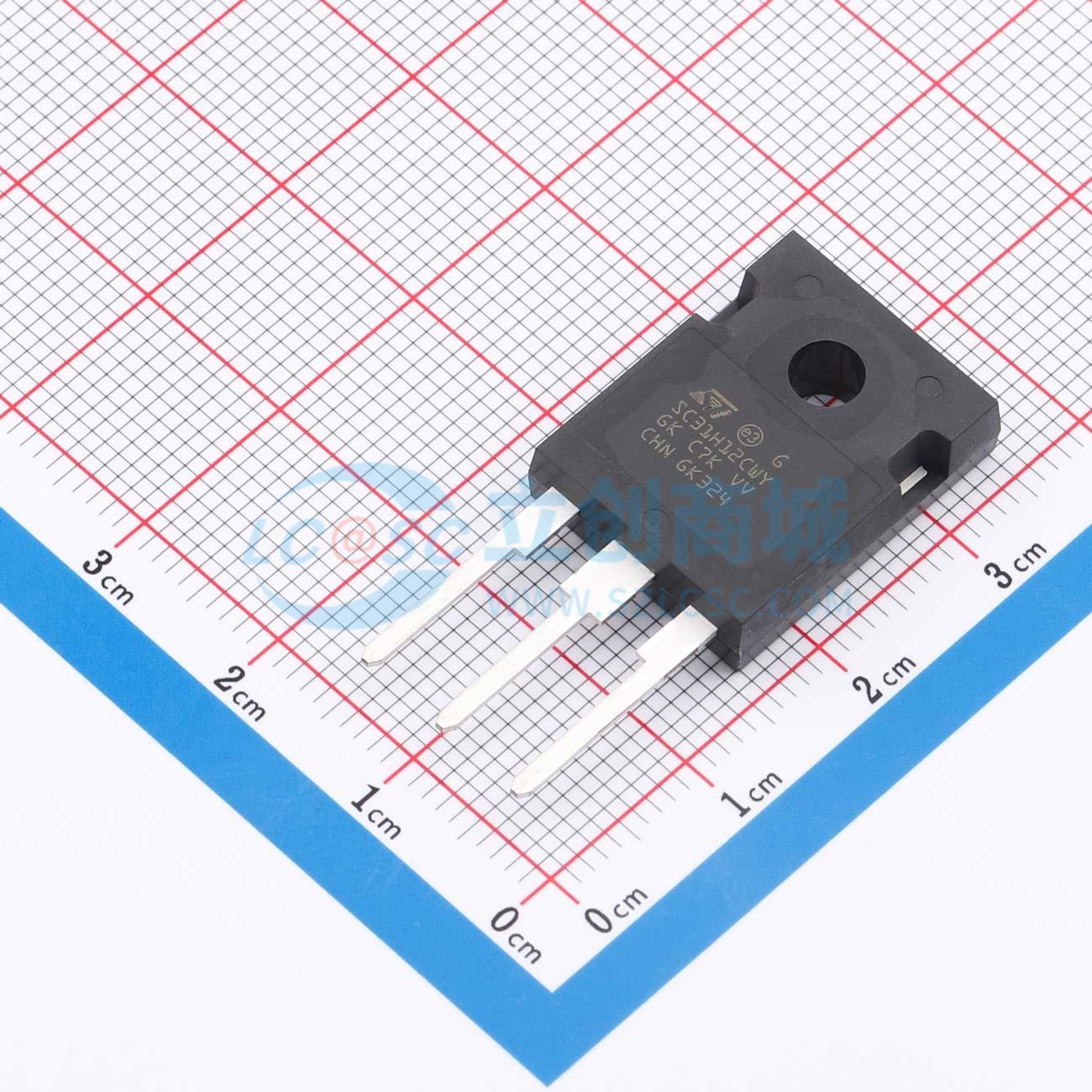

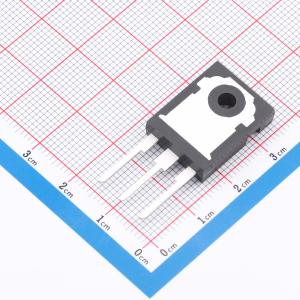

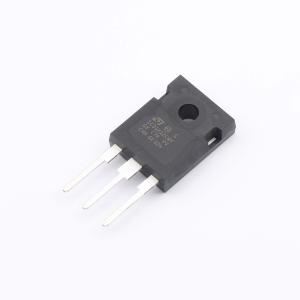

温馨提醒：图片仅供参考，商品以实物为准
STPSC31H12CWY
2 X 15 A, 1200 V功率肖特基碳化硅二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2x15A 1200V 功率肖特基碳化硅二极管汽车
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPSC31H12CWY
- 商品编号
- C3758745
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1对共阴极 | |
| 整流电流 | 15A | |
| 正向压降(Vf) | 1.5V@15A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 90uA@1.2kV | |
| 非重复峰值浪涌电流 (Ifsm) | 105A | |
| 工作结温范围 | -40℃~+175℃ |
商品概述
SiC二极管采用TO-247封装，是一款功率肖特基整流器，使用碳化硅衬底制造。宽带隙材料允许设计具有1200V额定值的低VF肖特基二极管结构。由于肖特基结构，关断时无恢复现象，振铃模式可忽略不计。最小电容关断行为与温度无关。特别适用于PFC和次级侧应用，能提升硬开关条件下的性能，增强目标应用的性能。其高正向浪涌能力确保瞬态阶段的良好鲁棒性。
商品特性
- AEC-Q101合格
- 反向恢复无或可忽略
- 开关行为与温度无关
- 坚固的高压外围
- PPAP能力
- 结温工作范围为-40℃至175℃
- ECOPACK 2兼容
应用领域
- 车载电池充电器（OBC）
- 插电式混合动力汽车-电动汽车充电站
- 谐振LLC拓扑
- 功率因数校正功能（PFC）
