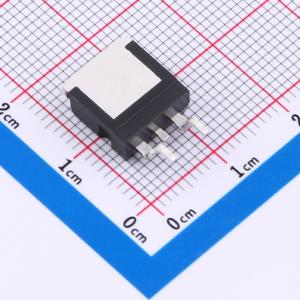

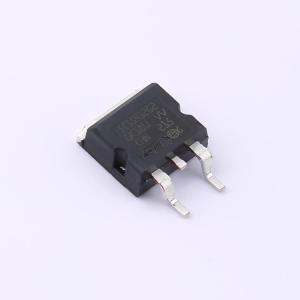

温馨提醒：图片仅供参考，商品以实物为准
STPSC15H12G2-TR
1200 V, 15 A 碳化硅功率肖特基二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1200V、15A、碳化硅功率肖特基二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPSC15H12G2-TR
- 商品编号
- C3758794
- 商品封装
- D2PAK-HV
- 包装方式
- 编带
- 商品毛重
- 2.083333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 15A | |
| 正向压降(Vf) | 1.5V@15A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 90uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 105A | |
| 工作结温范围 | -40℃~+175℃ |
商品概述
这款15A、1200V的碳化硅二极管是一款超高性能功率肖特基二极管，采用碳化硅衬底制造。宽带隙材料允许设计额定电压为1200V的肖特基二极管结构。由于肖特基结构，关断时无恢复现象，振铃模式可忽略不计，最小的容性关断行为与温度无关。采用D²PAK HV封装，非常适合用于功率因数校正应用、充电站和DC/DC转换器，便于符合IEC-60664-1标准。STPSC15H12G2-TR在硬开关条件下可提升性能，其高正向浪涌能力确保在瞬态阶段具有良好的鲁棒性。评估传导损耗可使用公式：P =1.09×I_F(AV)+0.0775×I_F²(RMS)。
商品特性
- 无或可忽略的反向恢复
- 开关行为与温度无关
- 坚固的高压外围
- 工作温度范围-40℃至175℃
- 低正向电压
- D²PAK HV封装的阳极到阴极爬电距离最小为5.38毫米
- 符合ECOPACK2标准
应用领域
- 电动汽车充电站
- DC/DC转换器
- 功率因数校正
