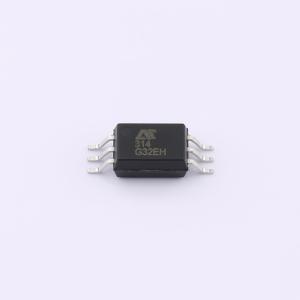

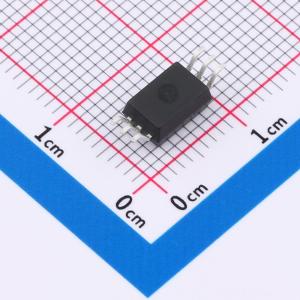

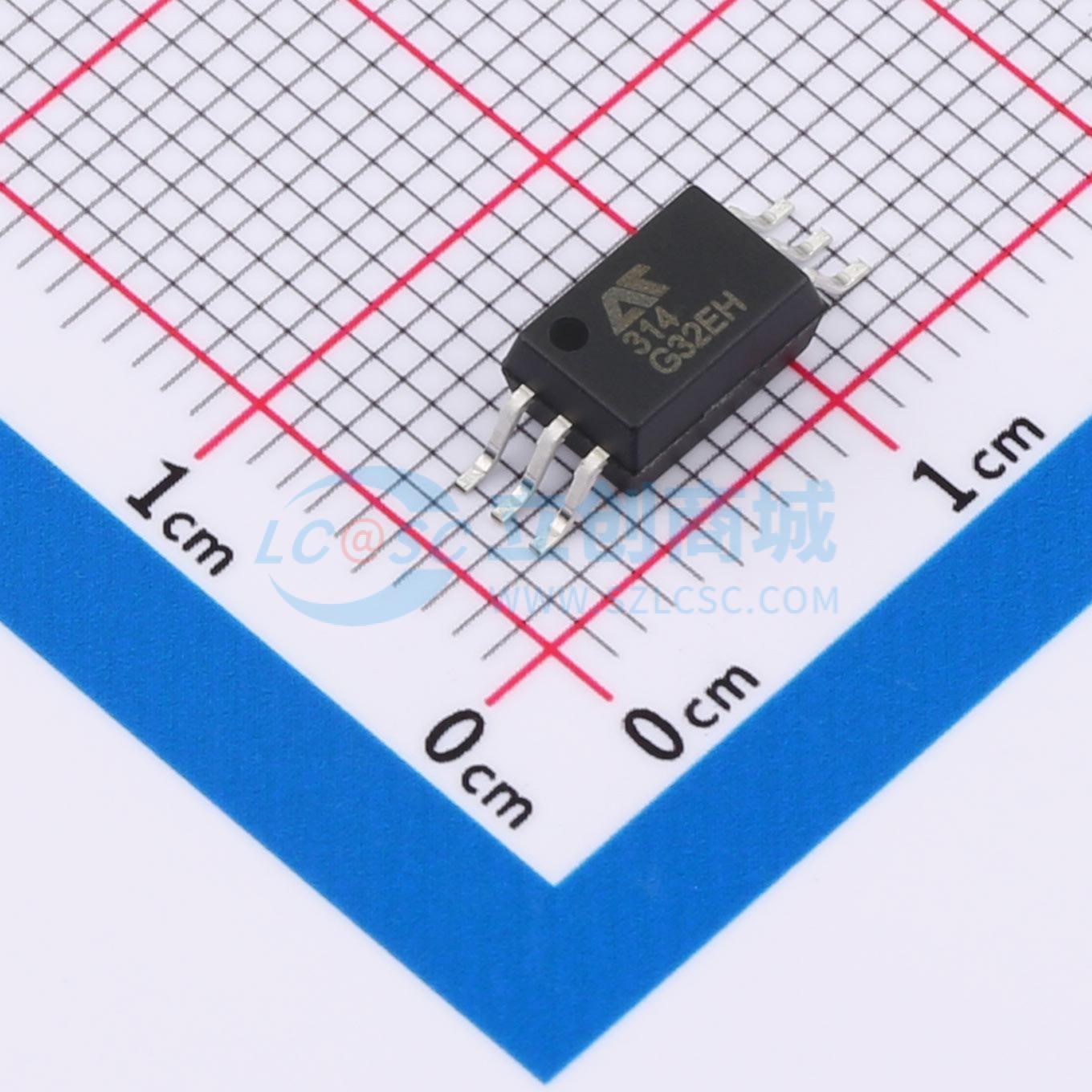

AT314-CuH-W
光耦-栅极驱动光耦
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AT314是一种输出电流为0.6A的栅极驱动光电耦合器，具有一个镓砷磷化合物( GaAsP ) 的发光二极管，通过红外光耦合到光敏集成电路。 广泛应用于：开关电源、IGBT/MOSFET 栅极驱动器、交流和无刷直流电机驱动器、可再生能源逆变器、工业逆变器。
- 品牌名称
- AOTE(奥特)
- 商品型号
- AT314-CuH-W
- 商品编号
- C41416749
- 商品封装
- WSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.3938克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | MOSFET；IGBT | |
| 通道数 | 1 | |
| CMTI(kV/us) | 25kV/us | |
| 驱动侧工作电压 | 10V~30V | |
| 峰值输出电流 | 600mA | |
| 传播延迟 tpHL | 700ns | |
| 传播延迟 tpLH | 700ns |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 295mW | |
| 工作温度 | -40℃~+105℃ | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V | |
| 下降时间(tf) | 10ns | |
| 上升时间(tr) | 15ns |
