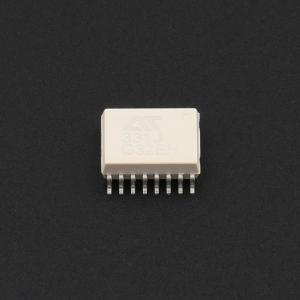

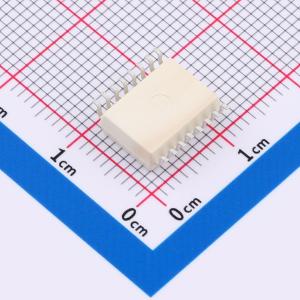

温馨提醒：图片仅供参考，商品以实物为准

AT331J-CuH-S

光耦-智能栅极驱动光耦

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: AT331J具有一个AlGaAs LED。LED与具有功率输出级的集成电路光学耦合。广泛应用于：隔离型 IGBT 或隔离型功率 MOSFET 的栅极驱动、交流和无刷式直流电机驱动器、工业逆变器和不间断电源（UPS）。
品牌名称: AOTE(奥特)
商品型号: AT331J-CuH-S
商品编号: C41416966
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.8666克(g)

商品参数

	属性	参数值
	商品目录	栅极驱动光耦
	负载类型	MOSFET；IGBT
	通道数	1
	CMTI(kV/us)	25kV/us
	驱动侧工作电压	15V~30V
	峰值输出电流	1.5A
	传播延迟 tpHL	250ns
	传播延迟 tpLH	250ns
	隔离电压(Vrms)	5kV

	属性	参数值
	耗散功率(Pd)	600mW
	工作温度	-40℃~+105℃
	正向压降(Vf)	1.6V
	直流反向耐压(Vr)	5V
	下降时间(tf)	50ns
	输入侧工作电压	3.3V~5.5V
	上升时间(tr)	50ns
	功能特性	IGBT软关断；有源米勒钳位；退饱和检测；带滞后的欠压锁定

商品概述

AT331J是一款高度集成的功率控制器件，它将完整的隔离型IGBT/MOSFET栅极驱动电路以及故障保护与反馈电路所需的所有元件集成于单个SOP16封装内。其有源米勒钳位功能消除了大多数应用中对负栅极驱动的需求，并允许高压侧驱动器使用简单的自举电路供电。光隔离功率输出级能够驱动额定功率高达100A和1200V的IGBT。高速内部光链路最大限度地降低了微控制器与IGBT之间的传播延迟，同时允许两个系统在工业电机驱动和其他电源开关应用中常见的极大共模电压差下运行。输出IC为IGBT提供局部保护以防止过流期间的损坏，第二条光链路则为微控制器提供完全隔离的故障状态反馈信号。内置的“看门狗”电路UVLO监测功率级电源电压，以防止因栅极驱动电压不足而导致的IGBT故障。这款集成式IGBT栅极驱动器旨在提升电机驱动器的性能与可靠性，而无需增加成本、体积以及复杂的分立设计。

商品特性

输入-输出隔离电压Vios=5000 Vrms
最小共模抑制为15 kV/μs
10V ~ 30V宽工作电压范围
峰值输出电流1.5A
输出级可驱动100A和1200V的IGBT
爬电距离 >7.0 mm
输入-输出绝缘厚度 >0.4 mm
防潮等级为class1
产品符合ROHS、REACH及HF等环保法规要求

应用领域

工业自动化设备
汽车电子系统
新能源发电领域
电力输送系统
