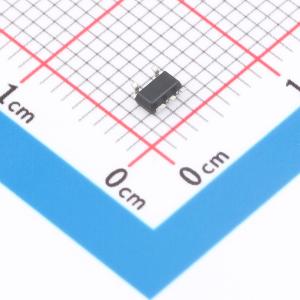

温馨提醒：图片仅供参考，商品以实物为准
COSINA180HA3
COSINA180HA3
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 25V高侧，高精度电流检测放大器， 放大器数:单路，供电电压:2.7V~25V，供电电流:50uA,工作温度:-40℃~+125℃
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COSINA180HA3
- 商品编号
- C41416582
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.045548克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 2V~25V | |
| 增益 | 100V/V | |
| 带宽 | 30kHz | |
| 输入偏置电流(Ib) | 12nA | |
| 输入失调电压(Vos) | 5uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±26V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 26V | |
| 单电源 | 2.7V~25V | |
| 静态电流(Iq) | 50uA | |
| 输出电流 | 8mA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 100nA | |
| 压摆率(SR) | 0.55V/us | |
| 共模抑制比(CMRR) | 100dB |
商品概述
COSINA180H（单通道）和 COSINA2180H（双通道）是电压输出型电流检测放大器（也称为电流分流监测器），可在 +2V 至 +25V 的共模电压下测量分流器两端的电压，且与电源电压无关。零漂移架构的低失调特性使得能够在分流器上进行电流检测，最大满量程电压降低至 10mV。
这些器件可由 +3.0V 至 +25V 的单电源供电，典型电源电流为 50μA，并且在扩展工作温度范围（-40℃ 至 +125℃）内有明确的规格。COSINAx180H 系列通常用于过流保护、系统优化的精密电流测量或闭环反馈电路中。
商品特性
- 高端测量
- 宽共模范围：+2V 至 +25V
- 宽电源范围：+2.7V 至 +25V
- 低静态电流：典型值 50μA
- 低失调电压：最大 ±50μV
- 低失调漂移：0.5μV/℃
- 低增益误差：最大 2%
- 低增益误差漂移：最大 10 ppm/℃
- 轨到轨输出
- 工业级工作范围：-40℃ 至 125℃
- 小封装：SOT23-5/MSOP8
- 多种增益可选：20V/V、50V/V、100V/V、200V/V
应用领域
- 电流检测
- 电池充放电
- 过流保护
- 电机控制
