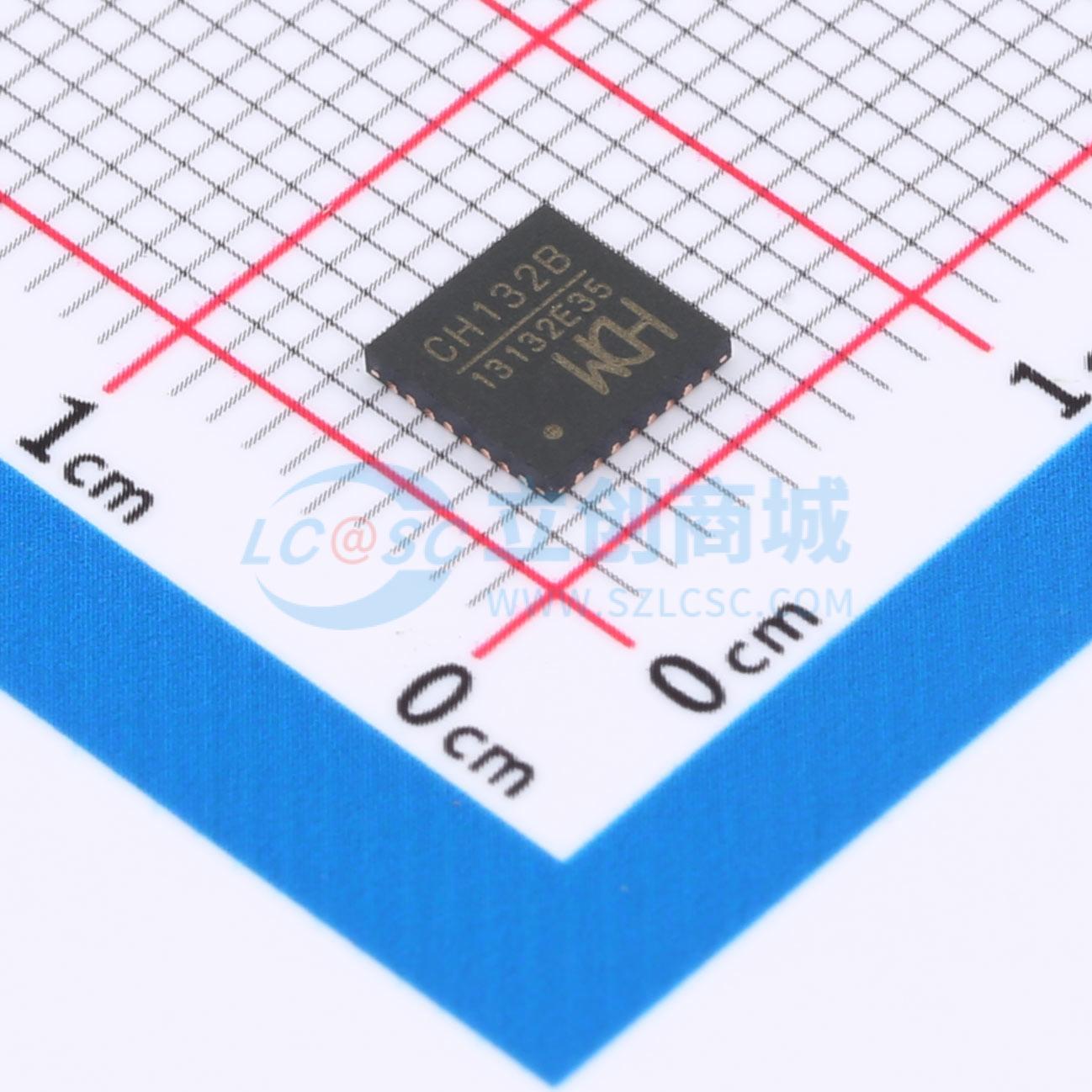

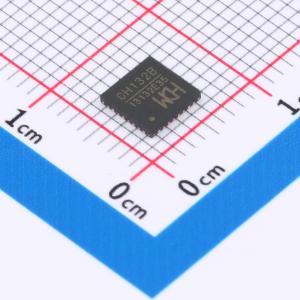

CH132B
ULPI接口的高速USB PHY/Transceiver/收发器芯片，支持USB2.0高速480Mbps、全速和低速，支持USB主机和USB设备。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ULPI接口的高速USB PHY/Transceiver/收发器芯片，支持USB2.0高速480Mbps、全速和低速，支持USB主机和USB设备。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH132B
- 商品编号
- C41416597
- 商品封装

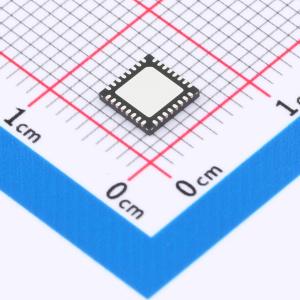

- QFN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.919184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 收发器 | |
| USB协议版本 | USB 2.0 | |
| 通道数 | 1 | |
| 工作电压 | 3.8V~5.25V；3.15V~3.45V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 480Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 27mA | |
| 静态电流 | 400uA | |
| 功能特性 | 内置时钟发生器；唤醒功能；低功耗模式；上电复位 |
商品概述
CH132是一款符合ULPI接口标准的高速USB收发器芯片（USB PHY），兼容USB 2.0协议规范及UTMI+低引脚接口（ULPI）1.1协议规范。该芯片支持USB 2.0高速（480Mbps）、全速（12Mbps）和低速（1.5Mbps）数据的发送与接收功能，可用于为具备ULPI接口的微控制器（MCU）或现场可编程门阵列（FPGA）扩展USB主机端口或设备端口。
商品特性
- 兼容USB 2.0协议规范
- 兼容UTMI+低引脚接口（ULPI）1.1协议规范
- 12引脚ULPI接口，支持1.8V ~ 3.3V I/O电平，工作时钟为60MHz
- 支持USB主机（Host）和USB设备（Device）模式
- 支持USB高速、全速和低速传输
- 支持3线或6线全速/低速串行模式
- 支持D+与D-信号线交换模式
- 内置3.3V低压差线性稳压器（LDO），支持3.3V或5V供电输入
- 内置上电复位（POR）电路、时钟振荡器和锁相环（PLL）
- 内置阻抗匹配电阻与振荡电容，外围电路精简
- 支持ULPI输入时钟和输出时钟模式
- USB引脚具备6KV增强型静电放电（ESD）防护性能
- 工作温度范围：-40 ~ 85°C
- 提供QFN24和QFN32等多种封装形式
