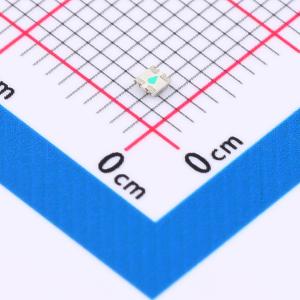

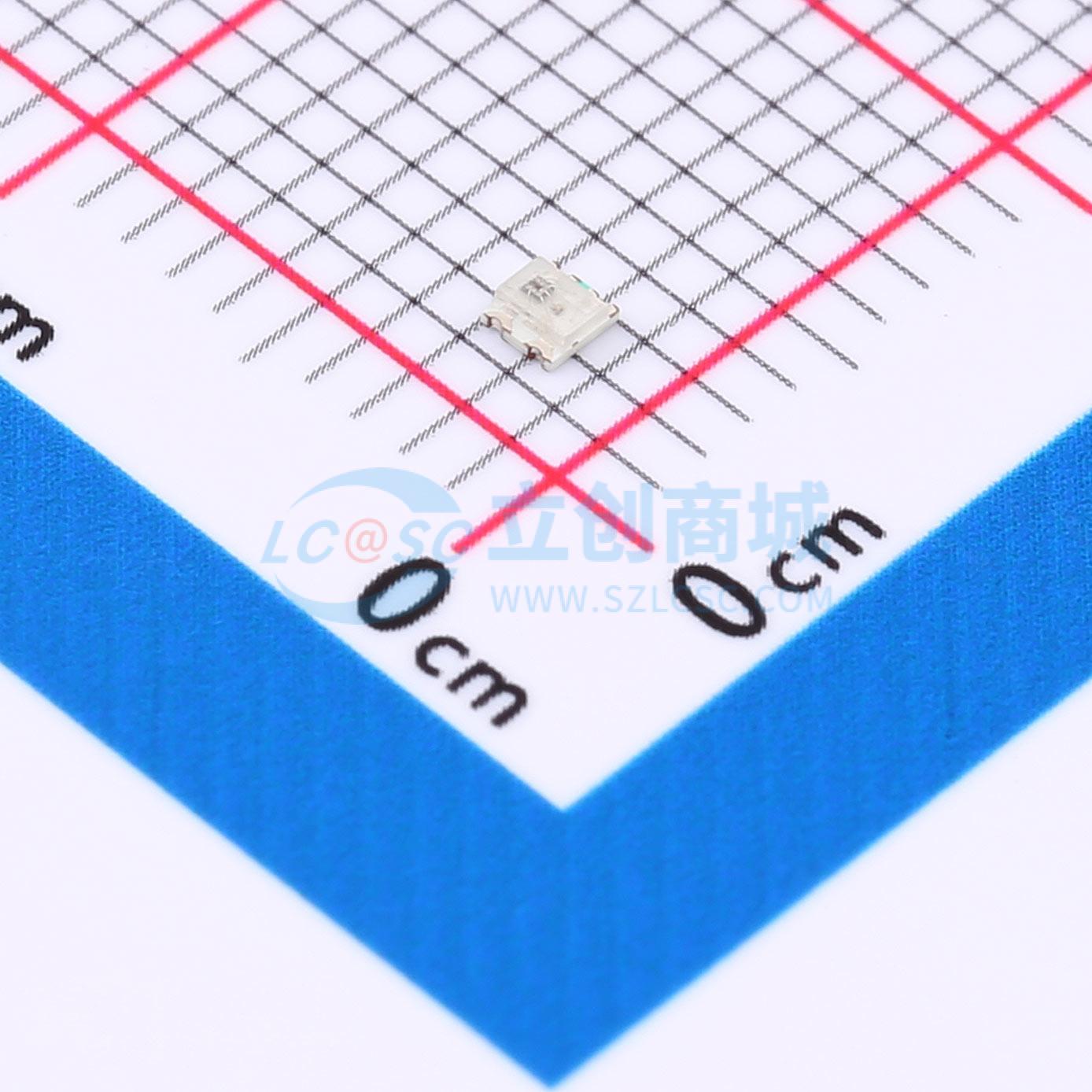

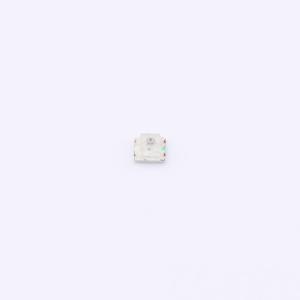

XL-1615RGBC-2812B-S
XL-1615RGBC-WS2812B-S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1615幻彩透明普亮 小芯片 内置驱动IC WS2812B
- 品牌名称
- XINGLIGHT(成兴光)
- 商品型号
- XL-1615RGBC-2812B-S
- 商品编号
- C41413180
- 商品封装
- SMD-4P,1.6x1.5mm
- 包装方式
- 编带
- 商品毛重
- 0.0227克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 波长 | 530nm；520nm；620nm~630nm | |
| 发光强度 | 800mcd；150mcd；180mcd | |
| PWM频率 | 4.5kHz | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 4V~5.5V | |
| 静态电流 | 0.35mA | |
| 透镜颜色 | 无色透明透镜 | |
| 抗静电能力 | 3000V |
| 属性 | 参数值 | |
|---|---|---|
| 载带方式 | - | |
| 工作温度 | -40℃~+85℃ | |
| 峰值波长 | R:625nm；B:470nm；G:525nm | |
| 灯头类型 | - | |
| 发光角度 | 120° | |
| 长度 | 1.6mm | |
| 宽度 | 0.6mm | |
| 高度 | 1.5mm | |
| 脚间距 | - |
商品特性
- 外观尺寸（L/W/H）：1.6×1.5×0.6mm
- 发光颜色及胶体：RGB/透明胶体
- 环保工艺符合ROHS要求
- 湿气敏感性等级（MSL）：3 - 4a级
- EIA规范标准包装
- 适用于SMT贴片自动化生产
- 适用于红外线回流焊制程
- 1615灯珠内部集成高质量外控单线级联恒流IC和优质RGB LED芯片，体积小巧，外围简单
- 内置IC恒流精度高，内部RGB芯片预先分光处理，发光高度一致，白光效果纯正
- 整形转发强化技术，单线数据传输，可无限级联
- 数据传输频率800Kbps/秒，可实现画面刷新速率30帧／秒时，不小于1024点
- 输出端口PWM控制能够实现256级灰度调节，端口扫描频率1.5KHz/s
- 采用优化预置5mA/通道恒流模式，低压驱动级联数量最大化，高恒流精度，片内误差 < 1.5%，片间误差 < 3%
- 内置低压强化模块，VDD在4.5 - 5.5V以上100%正常工作
- 超强数据整形能力：接受完本单元数据自动将后续数据整形输出
应用领域
- LED全彩发光字灯串
- LED全彩模组
- LED幻彩软硬灯条，LED护栏管
- LED外观，情景照明
- LED异性屏
- 各种电子产品，电器设备跑马灯
