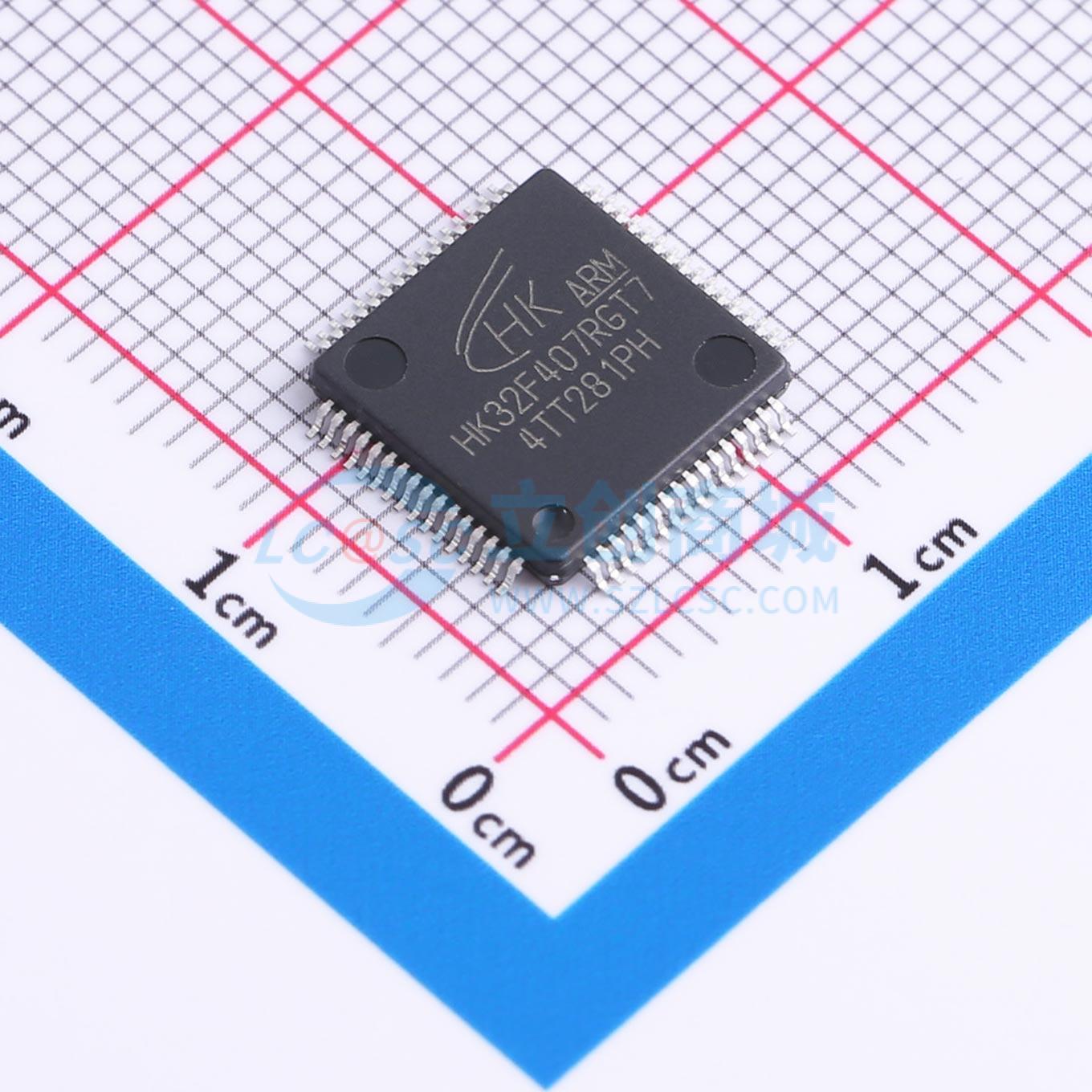

HK32F407RGT7

HK32F40x 使用 ARM Cortex-M4 内核，CPU 最高工作频率为 168 MHz，支持一级 8 Kbyte 指令 Cache 缓存和 1 Kbyte 数据 Cache。Cortex-M4 核支持单精度浮点运算单元（FPU），支持所有的 ARM 单精度数据处理指令和数据类型。 HK32F40x 内置了大容量存储器：Flash 存储器包括最高 1 Mbyte 主 Flash 和 30 Kbyte 信息区、192 Kbyte SRAM、64 Kbyte 紧耦合（CCM）SRAM，内置了 8 Kbyte 指令 Cache 和 1 Kbyte 数据 Cache。此外，通过 FSMC 模块可外挂最多 1 Gbyte 容量的外部静态存储器，其中 256 Mbyte 的空间可以存放指令，并可用于片内 8 Kbyte 指令 Cache 缓存。通过 QSPI 模块外挂 256 Mbyte 容量的 NOR Flash 存储器，可存放指令，并且可用于片内 8 Kbyte 指令 Cache 缓存。 HK32F40x 通过内置的数字照相机接口（DCMI）、4 路 TFT 接口和两个通用双端口 DMA（DMA1 和 DMA2），可实现数字图像视频从捕获、运算处理到显示的单芯片解决方案。 HK32F40x 内置 2 个高级 16 位定时器（各支持 4 路 PWM 输出，其中 3 路带死区互补输出）。8 个 16 位通用定时器（共 16 路 PWM 输出），2 个 32 位通用定时器（共 8 路 PWM 输出），2 个 16 位基本定时器。 HK32F40x 提供独立的 V_BAT 电池电源域。当 VDD 主电源掉电时，RTC 模块可在 V_BAT 电源供电下继续工作。 HK32F40x 内置了丰富的模拟电路：3 个 12 位 ADC（单个 ADC 最多可支持高达 19 个通道；可测量 16 个外部信号源，2 个内部信号源和 VBAT 通道的信号）、2 个 12 位 DAC、1 个温度传感器、1 个内部参考电压源、1 个可编程电压检测器（PVD）、1 个上/下电复位（POR/PDR）电路和 1 个 VBAT 电源电阻分压器（分压器输出在片内与 ADC 相连）。 HK32F40x 内置了 USB On-The-Go 高速（高达 480 Mbps）设备/主机/OTG 外设。USB OTG HS 支持全速和高速操作。它集成了高速操作（480 Mbps）的收发器，并具有用于高速操作的 UTMI 低引脚接口（ULPI）。 HK32F407 系列通过符合 IEEE - 802.3 - 2002 标准的介质访问控制器（MAC），提供了用于以太网局域网通信的工业标准介质独立接口（MII）或缩减介质独立接口（RMII）。 HK32F40x 工作于 -40℃ ~ +105℃ 的温度范围，供电电压 1.8V ~ 3.6V，可满足绝大部分应用环境条件的要求。HK32F40x 支持丰富的功耗模式。 HK32F40x 产品包括 64 脚、100 脚和 144 脚封装形式；根据不同的封装形式，器件的外设配置有所不同。

• ARM Cortex - M4 Core，最高时钟频率：168 MHz，24 位 System Tick 计时器
• VDD 典型工作电流停机（Stop）模式：Stop_MR：1.03 mA，STOP LP - FPD：9.34 mA
• 存储器：Flash 存储器包括最高 1 Mbyte 的主区 Flash，30 Kbyte 的信息块。当 CPU 主频不高于 24 MHz 时，支持 0 等待总线周期。Flash 具有代码安全保护功能，可分别设置读保护和写保护
• 8 Kbyte CPU 指令 Cache 缓存
• 1 Kbyte CPU 数据 Cache 缓存
• 192 Kbyte 片内 SRAM 和 64 Kbyte CCM SRAM
• 80 Byte 备份寄存器和 4 Kbyte 备份 SRAM
• FSMC 模块可外挂 1 Gbyte NOR/PSRAM/NAND/PC Card 存储器（其中，256 Mbyte 的空间可以存放指令，可用于片内 Cache 缓存）
• QSPI 模块可外挂 256 Mbyte NOR Flash 存储器（可存放指令，可用于片内 Cache 缓存）
• 外部 HSE：4 ~ 32 MHz
• 外部 LSE：32.768 kHz
• 片内 HSI 时钟：64 MHz/16 MHz/8 MHz
• 片内 LSI 时钟：32 kHz
• PLL 输出时钟：168 MHz（最大值）
• GPIO 外部输入时钟：1 ~ 42 MHz
• 复位：外部管脚复位，电源复位，软件复位，看门狗（IWDG 和 WWDG）定时器复位
• 低功耗管理复位，可编程电压检测（PVD），8 级检测电压门限可调，上升沿和下降沿检测可配置
• 通用输入输出端口（GPIO）：64 脚封装 MCU 提供 51 个 GPIO 引脚，100 脚封装 MCU 提供 82 个 GPIO 引脚，144 脚封装 MCU 提供 114 个 GPIO 引脚，所有 GPIO 引脚可配置为外部中断输入
• 内置可开关的上、下拉电阻
• 支持开漏（Open - Drain）输出，支持施密特（Schmitt）迟滞输入
• 输出驱动能力超高、高、中、低四挡可选，提供最高 30 mA 驱动电流
• 数据通讯接口：4 个 USART，最多 4 个 UART，3 个 SPI（均支持 I2S 协议），3 个 I2C，1 个 SDIO，2 个 CAN（均支持 2.0A 和 2.0B 协议），1 个 QSPI，1 个 USB OTG HS，1 个以太网接口（仅 HK32F407 系列支持）
• 音视频数据接口：1 个数字照相机接口（DCMI），4 路 TFT 接口
• 定时器：2 个高级定时器：TIM1/TIM8，TIM1/TIM8 具有刹车功能和 4 路 PWM 输出，其中 3 路带死区互补输出，10 个通用定时器：TIM2 ~ 5 和 TIM9 ~ 14，8 个 16 位通用定时器：TIM3 ~ 4 和 TIM9 ~ 14，2 个 32 位通用定时器：TIM2/TIM5，2 个 16 位基本定时器

• 工业应用，如可编程控制器、打印机、扫描仪等
• HMI 人机音视频多媒体交互图形显示设备，如广告显示
• 语音识别设备
• 安全监控设备
• 电机驱动和调速控制
• 物联网低功耗传感器终端，如运动手环等
• 无人机飞控、云台控制
• 玩具产品
• 家用电器
• 智能机器人
• 智能手表
