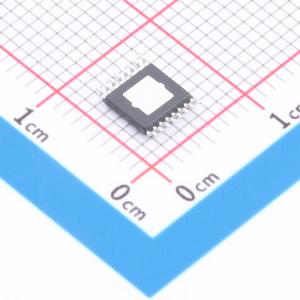

温馨提醒：图片仅供参考，商品以实物为准

MAX1793EUE33+

3.3V 1A 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低压差、低IQ、1A线性稳压器、压差仅为210mV的1A LDO，封装耗散功率达1.7W，尺寸比SOT23封装缩小30%
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1793EUE33+
商品编号: C3750331
商品封装: TSSOP-16-EP
包装方式: 管装
商品毛重: 1.75克(g)

商品参数

	属性	参数值
	静态电流(Iq)	125uA
	噪声	115uVrms
	功能特性	复位功能；短路保护；热关断；输入欠压保护；工作状态指示；过流保护；输出放电
	工作温度	-40℃~+85℃@(Ta)
	输出类型	固定；可调
	输出通道数	1

商品概述

MAX1793低压差线性稳压器（LDO）的工作电压范围为+2.5V至+5.5V，可保证在210mV的低压差下提供1A的负载电流。高精度（±1%）输出电压可预设为内部微调电压，也可通过外部电阻分压器在1.25V至5.0V之间进行调节。内部pMOS传输晶体管使电源电流低至125μA，使MAX1793非常适合电池供电的便携式设备。其他特性包括内置复位输出、低功耗关断以及短路和热过载保护。MAX1793采用1.5W、16引脚功率TSSOP封装，比SOT223封装小30%，高度仅为1.1mm。

商品特性

保证1A输出电流
1A时压差低至210mV
输出电压精度高达±1%，可预设为1.5V、1.8V、2.0V、2.5V、3.3V或5.0V，也可在1.25V至5.0V之间调节
复位输出（4ms延迟）
地电流低至125μA
关断电流0.1μA
输出均方根噪声低至115μV
热过载保护
输出电流限制
微型TSSOP功率封装（1.5W），比SOT223小30%（高度仅1.1mm）

应用领域

笔记本电脑
无绳电话
手机
调制解调器
手持仪器
个人数字助理（PDA）和掌上电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	3.3V；1.25V~5V
	输出电流	1A
	电源纹波抑制比(PSRR)	-
	压差	350mV@(1A)
