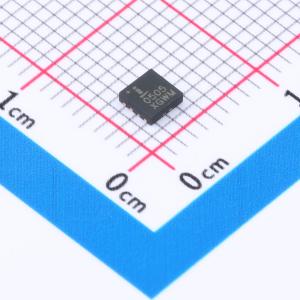

温馨提醒：图片仅供参考，商品以实物为准

ISL80505IRAJZ

ADJ 输入6V 输出0.8V 500mA

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL80505IRAJZ
商品编号: C3750337
商品封装: DFN-8(3x3)
包装方式: 编带
商品毛重: 0.104克(g)

商品参数

商品概述

ISL80505是一款单输出低压差线性稳压器（LDO），能够提供高达500mA的输出电流。该LDO的输入电压范围为1.8V至6V，输出电压可在0.8V至5.5V之间进行编程。该产品系列采用亚微米BiCMOS工艺，以提供一流的模拟性能和整体价值。与双极型LDO相比，这款CMOS LDO的静态电流随负载变化的幅度显著降低，这意味着更高的效率和更小的封装尺寸。先进的内部补偿技术实现了非常快速的负载瞬态响应和出色的电源抑制比（PSRR）。在所有负载、电源和温度变化条件下（TJ = -40°C至+125°C），ISL80505的输出精度可达±1.8% VOUT。软启动引脚外接电容可实现输出电压斜坡的可调软启动，以控制浪涌电流。使能功能可将该器件置于低静态电流关断模式。

商品特性

在电源、负载以及TJ = -40°C至+125°C范围内，保证VOUT精度为±1.8%
当VOUT = 2.5V时，压差低至45mV
使用4.7μF输出陶瓷电容即可实现稳定工作
瞬态响应非常快速
输出软启动时间可编程
在宽频率范围内具有出色的PSRR
具有限流保护功能
具备热关断功能
采用8引脚DFN封装
无铅（符合RoHS标准）

应用领域

对噪声敏感的仪器仪表系统
开关模式电源的后级稳压
工业系统
医疗设备
电信和网络设备
服务器
硬盘驱动器（HD/HDD）

数据手册PDF

放大查看下载PDF

交货周期

订货11-13个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6V
	输出电压	800mV~5.5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	57dB@(1kHz)
	压差	90mV@(500mA)

	属性	参数值
	静态电流(Iq)	4.6mA
	噪声	79uVrms
	特性	带使能；软启动；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
