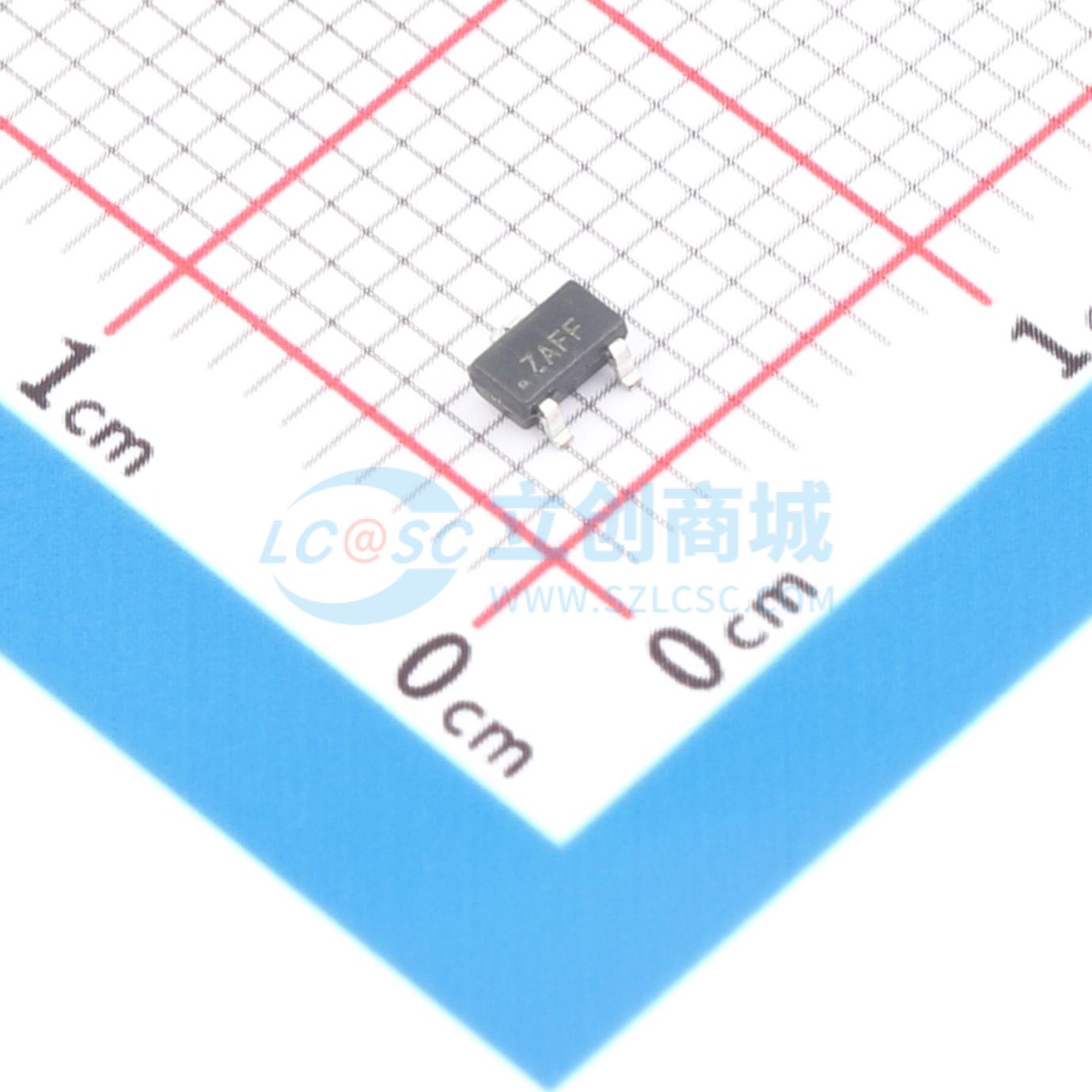

温馨提醒：图片仅供参考，商品以实物为准

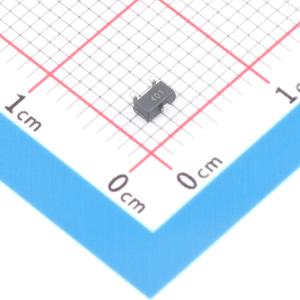

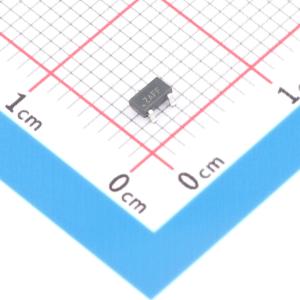

RAA2144014GP3#JA0

输入40V 输出3.3V 150mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 线性稳压器可在宽输入电压范围内工作，固定输出电压为3.3V，输出电流高达150mA。具有超低静态电流，适用于常开和待机应用。该器件在宽输入电压范围（1mA负载下为4.5V至40V）内工作，具有出色的线性和负载调节能力。集成了过温关断（OTSD）和短路电流限制等故障保护功能。输出电压在整个温度范围以及输入电压和负载的整个工作范围内都能得到良好调节，通过输出引脚和地之间的内部电阻网络固定。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: RAA2144014GP3#JA0
商品编号: C3750012
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

RAA214401是一款线性稳压器，可在宽输入电压范围内工作，提供3.3V固定输出电压，最大输出电流可达150mA。它具有超低静态电流，适用于常开和保活应用。该器件在宽输入电压范围（1mA负载下为4.5V至40V）内工作，具备出色的线性和负载调节能力。它集成了过温关断（OTSD）和短路电流限制等故障保护功能。该器件的输出电压在不同温度、整个输入电压和负载工作范围内都能得到良好调节。它通过输出引脚与地之间的内部电阻网络实现固定输出。 RAA214401采用SOT23封装。

商品特性

宽输入电压范围（1mA负载下为4.5V至40V）
超低3.6μA静态电流
高输出电压精度
出色的线性和负载调节能力
使用2.2μF - 200μF MLCC输出电容时稳定
集成热关断和电流限制等故障保护功能
采用紧凑且经济高效的SOT23封装

应用领域

常开电池供电设备
MCU备用电源
电表
笔记本电脑和平板电脑
便携式模块和电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	77dB@(10Hz)
	压差	1.6V@(150mA)

	属性	参数值
	静态电流(Iq)	3.6uA
	噪声	237uVrms
	特性	过热保护；短路保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
