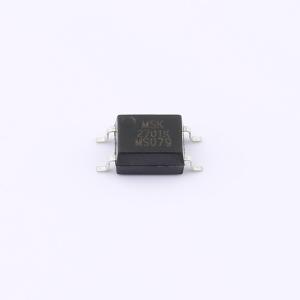

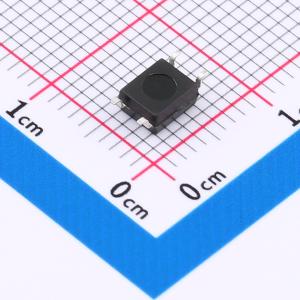

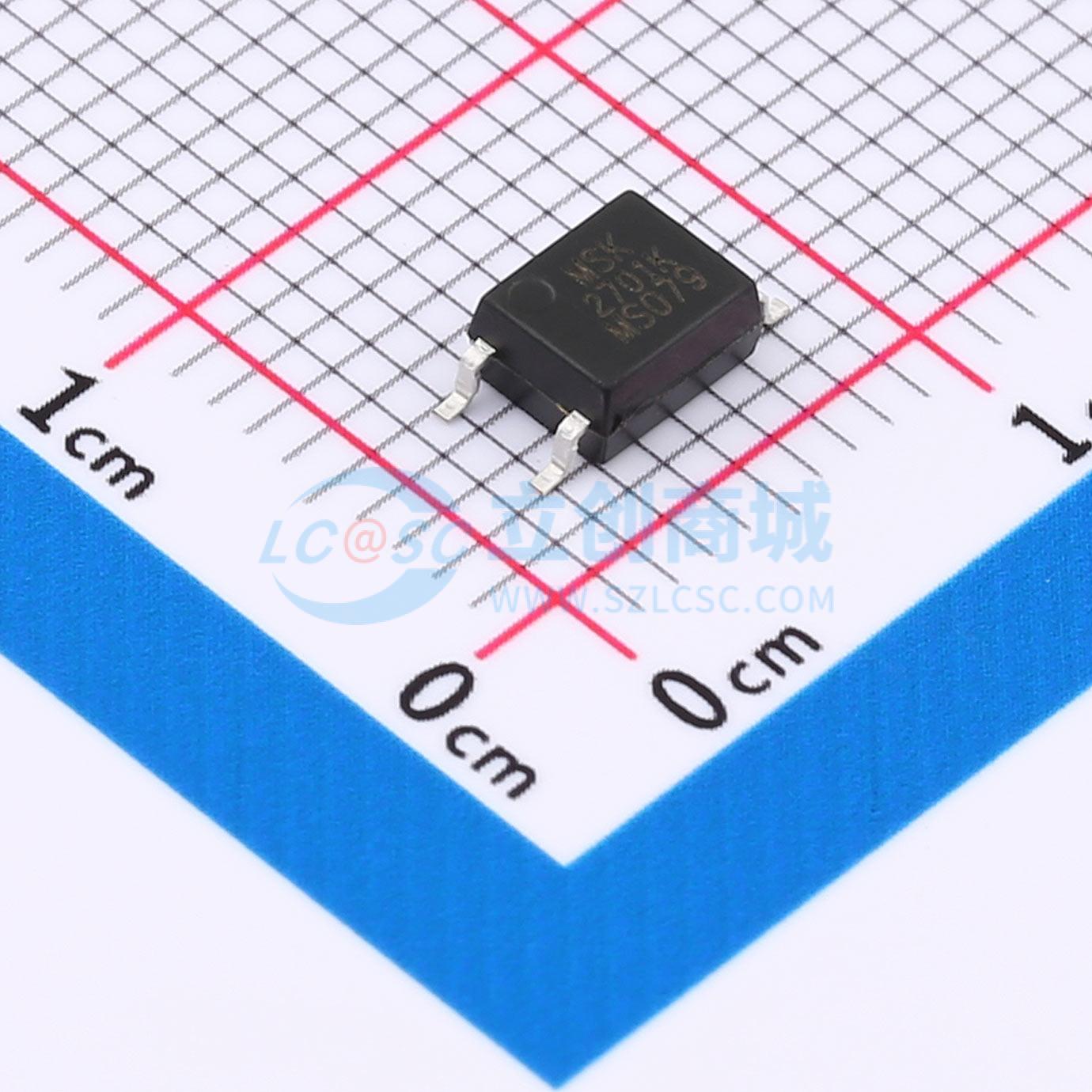

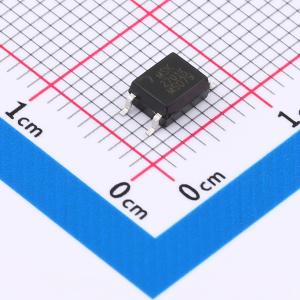

MPS2701-1-K
DC 3.75kV
- 描述
- 此款光耦合器采用直流输入电压，正向电压低于1.1V,带K为CTR:300-450,适用于多种需要电气隔离的场合
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MPS2701-1-K
- 商品编号
- C41383949
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.176133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,2mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 300% | |
| 电流传输比(CTR)最大值/饱和值 | 450% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
MPS2701-1-X 是一块小外形的贴片光电耦合器件，适合表面贴装生产。MPS2701-1-X 是由一个砷化镓发光二极管和一个光电晶体管组成的光电耦合器，它的体积比DIP 小，适用于高密度表面贴装应用，如可编程控制器等。
商品特性
- 电流转换比(CTR)范围: 50~300% （IF = 5mA ,VCE = 5V）
- 输入-输出隔离电压 (Viso = 3750Vrms)
- 集电极-发射极击穿电压 BVCEO ≥ 80V
- 工作温度： -55~110°C
应用领域
- 开关电源，智能电表
- 工业控制，测量仪器
- 办公设备， 比如复印机
- 家用电器， 比如空调、风扇、热水器等
