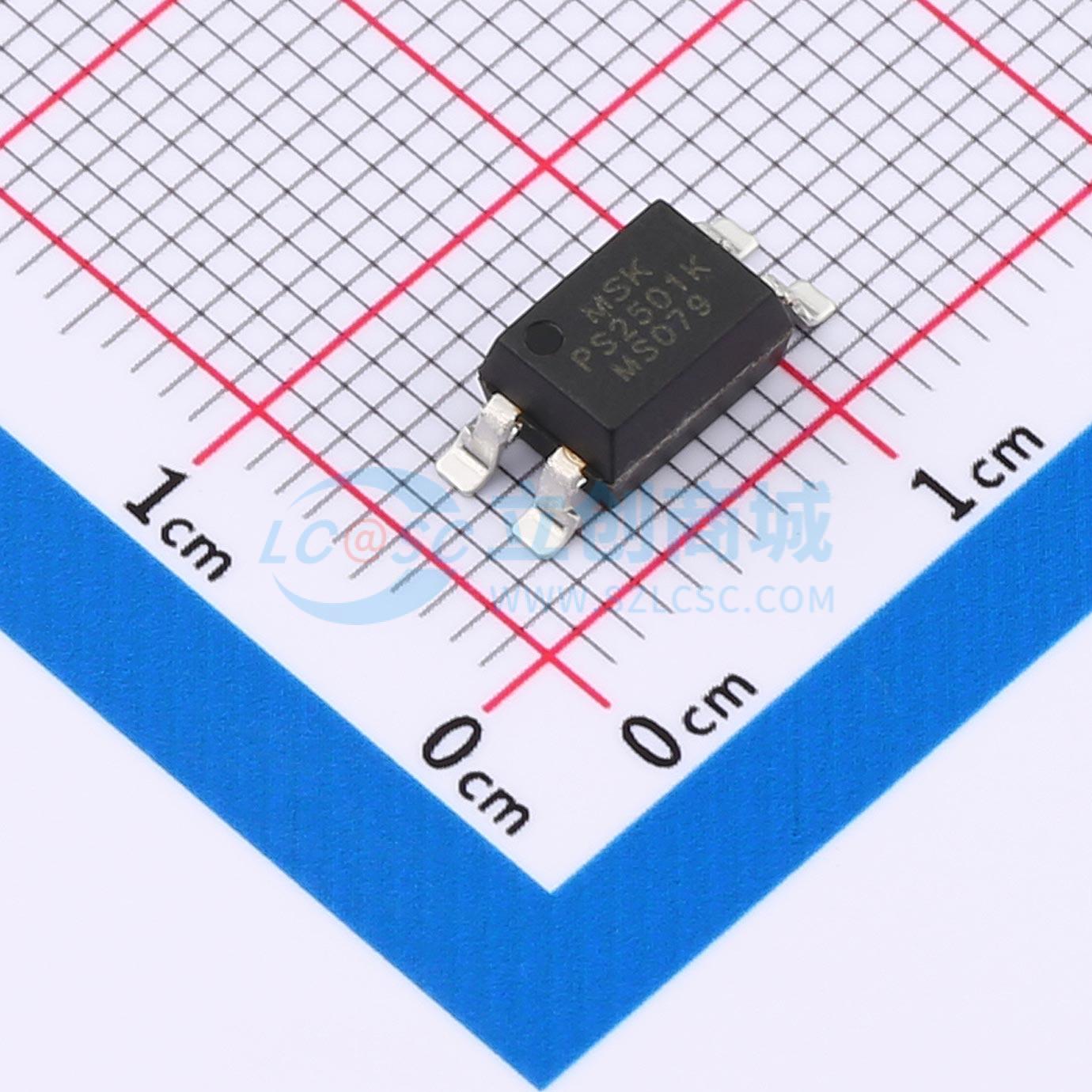

MPS2501L-1-K
DC 5kV
- 描述
- 这款光电耦合器，-K代表CTR,采用SOP-4封装，电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计，它具有一定的CTR（电流传输比）被广泛用于开关电源、智能电表、 工业控制，测量仪器、办公设备、 家用电器，空调、风扇、热水器等
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MPS2501L-1-K
- 商品编号
- C41383958
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.38425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 9V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 150mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 300% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
MPS2501L-1-X 是可控制的光电藕合器件，电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。
商品特性
- 电流转换比(CTR)范围: 80~600% （IF = 5mA, VCE = 5V）
- 输入-输出隔离电压 (Viso = 5000 Vrms)
- 集电极-发射极击穿电压 BVCEO ≥ 80V
应用领域
- 开关电源，智能电表
- 工业控制，测量仪器
- 办公设备，比如复印机
- 家用电器，比如空调、风扇、热水器等
