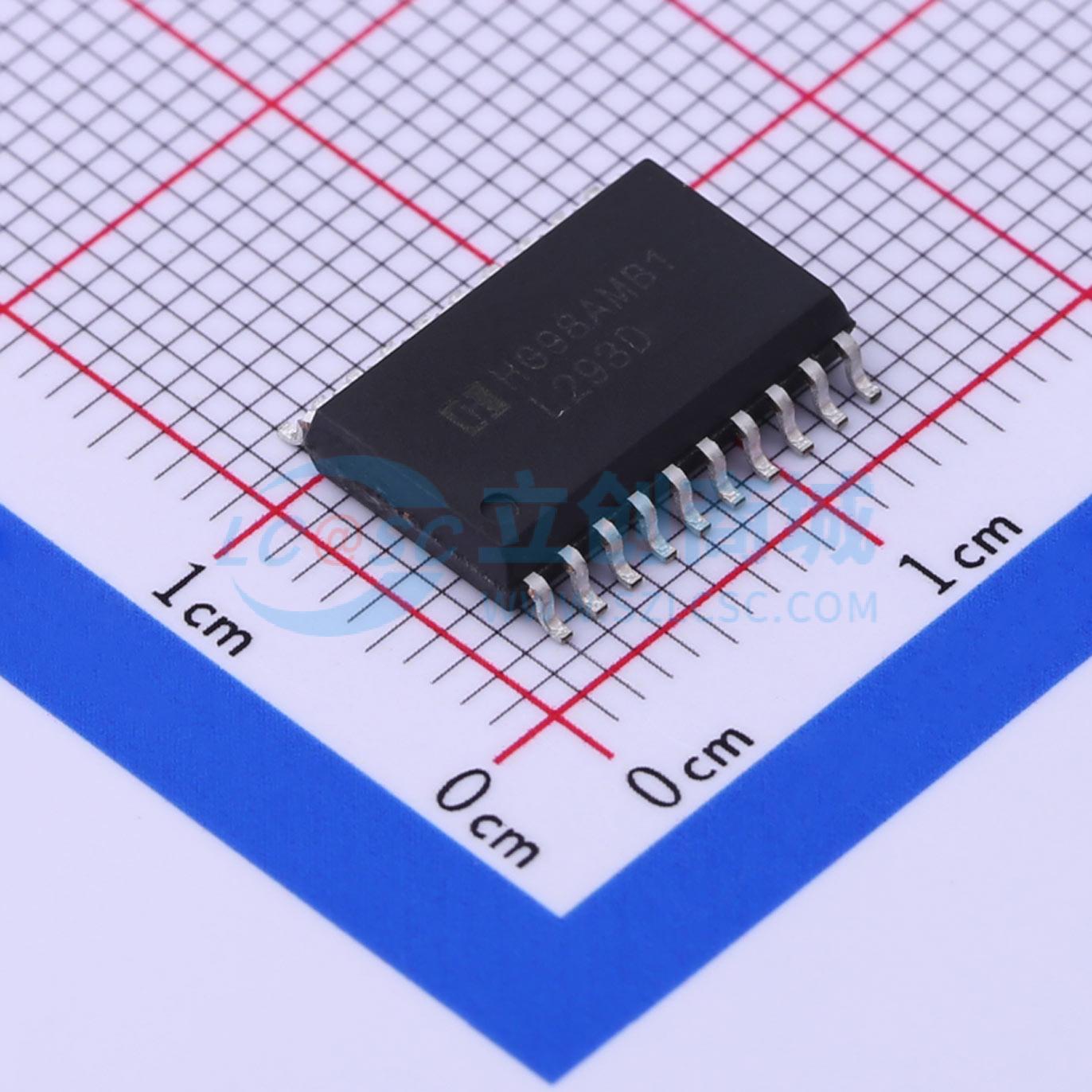

温馨提醒：图片仅供参考，商品以实物为准
L293DDM
停产 带二极管的推挽四通道驱动器，每通道输出电流能力600mA，峰值输出电流1.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该器件是一款单片集成的高压、大电流四通道驱动器，设计用于接收标准 DTL 或 TTL 逻辑电平，并驱动感性负载（如继电器、螺线管、直流和步进电机）以及开关功率晶体管。为便于作为两个桥路使用，每对通道均配备一个使能输入。逻辑部分设有独立的电源输入，允许在较低电压下工作，且内部包含钳位二极管
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- L293DDM
- 商品编号
- C434591
- 商品封装
- SOP-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.862克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.5V~36V | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 600mA | |
| H桥数量 | - | |
| 驱动类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | - | |
| 接口类型 | - | |
| 集成开关 | - | |
| 导通电阻 | - | |
| 工作温度 | -40℃~+150℃ |
商品概述
该器件是一款单片集成的高压、大电流四通道驱动器，旨在接收标准 DTL 或 TTL 逻辑电平，并驱动感性负载（如继电器、螺线管、直流和步进电机）以及开关功率晶体管。 为便于作为两个桥使用，每对通道均配备一个使能输入。逻辑部分设有单独的电源输入，允许在较低电压下工作，并内置钳位二极管。 该器件适用于频率高达 5 kHz 的开关应用。
商品特性
- 每通道 600mA 输出电流能力
- 每通道 1.2A 峰值输出电流（非重复）
- 使能功能
- 过温保护
- 逻辑“0”输入电压高达 1.5V（高抗噪性）
- 内置钳位二极管
