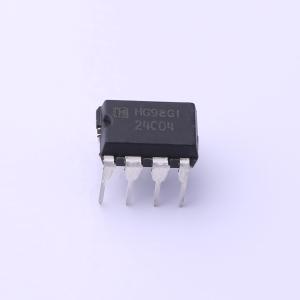

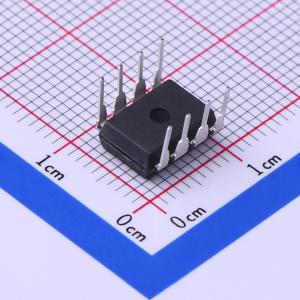

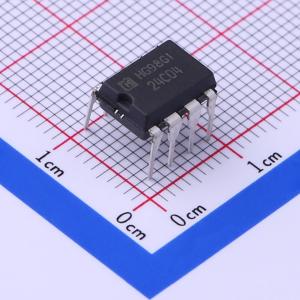

温馨提醒：图片仅供参考，商品以实物为准
AT24C04N
串行电可擦除可编程只读存储器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供 2048/4096/8192/16384 位的串行电可擦除可编程只读存储器（EEPROM），组织为 256/512/1024/2048 个 8 位字。该设备针对许多工业和商业应用进行了优化，其中低功耗和低电压操作至关重要。采用节省空间的 8 引脚 DIP、8 引脚 SOP、8 引脚 MSOP 和 5 引脚 SOT-23 封装，并通过两线串行接口访问。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- AT24C04N
- 商品编号
- C434605
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 4Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms |
| 属性 | 参数值 | |
|---|---|---|
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 | |
| 功能特性 | 噪声抑制功能；硬件写保护功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
AT24C02/AT24C04/AT24C08/AT24C16提供了2048/4096/8192/16384位的串行电可擦除可编程只读存储器，组织为256/512/1024/2048个8位字。该器件针对许多工业和商业应用进行了优化，这些应用要求低功耗和低电压操作。该器件采用节省空间的8引脚DIP、8引脚SOP、8引脚MSOP和5引脚SOT-23封装，并通过两线串行接口进行访问。
商品特性
- 宽电压工作范围：VCC = 1.7V 至 5.5V
- 工作环境温度：-40℃ 至 +85℃
- 内部组织：AT24C02为256×8（2K位）；AT24C04为512×8（4K位）；AT24C08为1024×8（8K位）；AT24C16为2048×8（16K位）
- 两线串行接口
- 施密特触发器，滤波输入以抑制噪声
- 双向数据传输协议
- 兼容1 MHz（5V）和400 kHz（1.8V、2.5V、2.7V）
- 写保护引脚用于硬件数据保护
- 8字节页（2K）和16字节页（4K、8K、16K）写入模式
- 允许部分页写入
- 自定时写入周期（最大5 ms）
- 高可靠性：耐久性为100万次写入周期；数据保持期为100年
- 晶圆销售形式：晶圆形式，华夫饼包装
