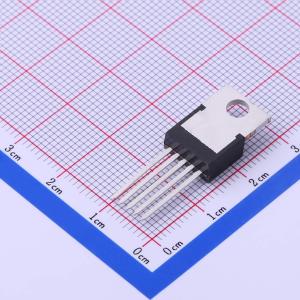

温馨提醒：图片仅供参考，商品以实物为准
LM2575T-3.3
降压型 1A 4.75V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2575将降压型开关稳压器所需的所有有源功能集成于一个集成电路中，极大地简化了开关电源的设计。LM2575可接受较宽的输入电压范围，提供3.3V、5V、12V、15V的固定输出电压版本，还有可调输出版本。它集成了一个开关，能够提供1A的负载电流，具有出色的线性和负载调节能力
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM2575T-3.3
- 商品编号
- C434581
- 商品封装
- TO-220-5
- 包装方式
- 管装
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~40V | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 1A | |
| 开关频率 | 52kHz | |
| 工作温度 | 0℃~+85℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
LM2575系列稳压器是单片集成电路，可提供降压开关稳压器的全部功能，能够驱动2A负载，并具备出色的线路与负载调节性能。该系列器件提供3.3V、5V、12V、15V固定输出电压型号以及可调输出型号。这些稳压器内部集成了频率补偿和固定频率振荡器，最大限度地减少了外部元件数量，使用简便。其效率远高于常见的三端线性稳压器，是理想的替代方案，通常无需或仅需小型散热片。专为与LM2575配合使用而优化的标准电感系列由多家电感制造商提供，这极大地简化了开关电源的设计。其他特性包括：在规定的输入电压和输出负载条件下，保证输出电压误差在±4%以内，振荡器频率误差在±10%以内。此外，还具备外部关断电路，典型待机电流为50μA。输出开关包含逐周期电流限制和热关断功能，可在故障条件下提供全面保护。
商品特性
- 提供3.3V、5V、12V、15V固定输出电压及可调输出电压型号
- 可调输出型号在指定线路和负载条件下，输出电压范围为1.23V ~ 37V（高压型号为57V），最大误差+4%
- 保证2A输出电流
- 宽输入电压范围，高压型号可达60V
- 仅需4个外部元件
- 52kHz固定频率内部振荡器
- 具备TTL关断能力及低功耗待机模式
- 高效率
- 可使用现成的标准电感
- 具备热关断和电流限制保护
应用领域
- 简单高效的降压稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正压转负压变换器
- 负升压变换器
- 电池充电器电源
