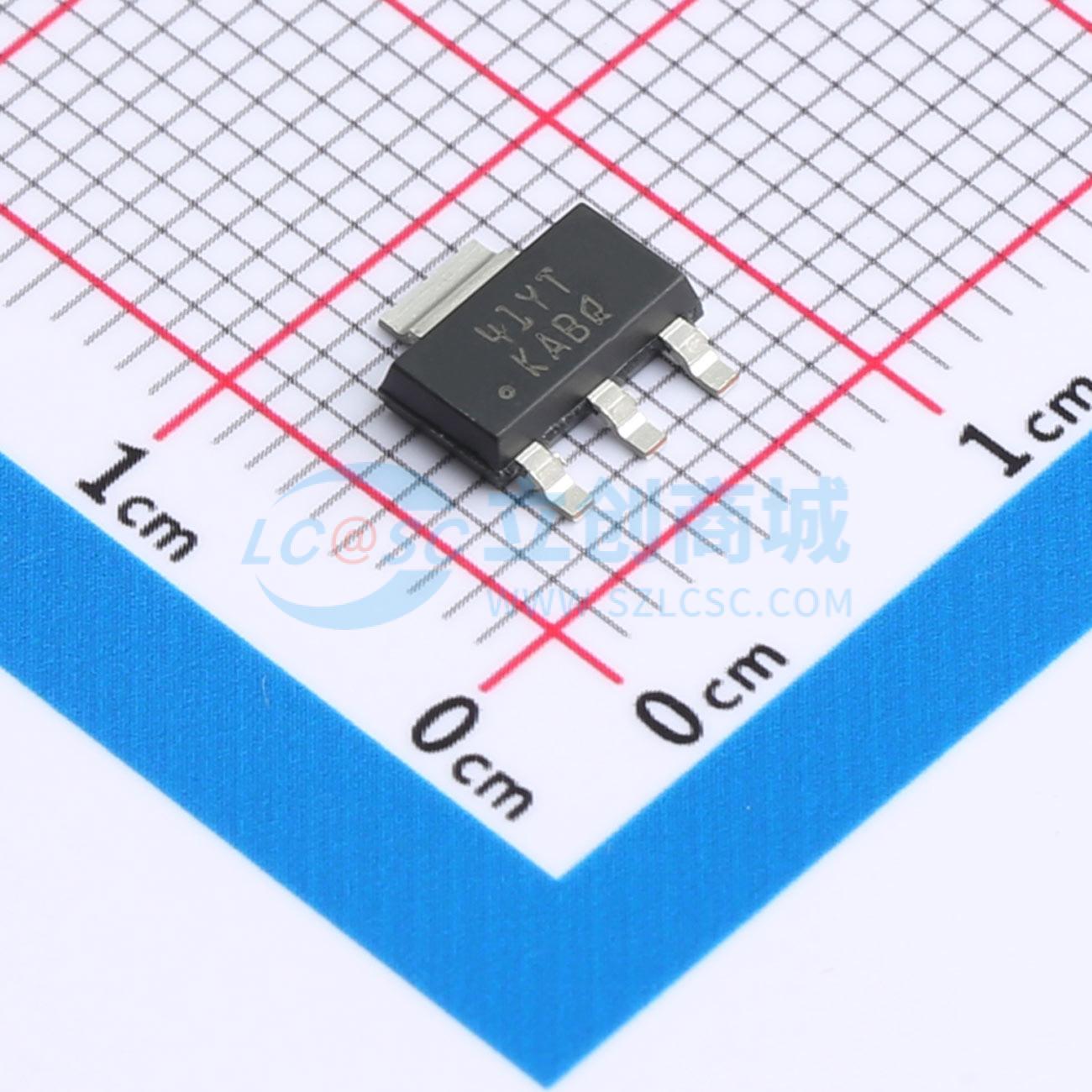

温馨提醒：图片仅供参考，商品以实物为准

LM2936QMPX-3.3/NOPB

3.3V 50mA 40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM2936Q-Q1 具有反向电压保护功能的汽车类 50mA、电池供电运行 (60V)、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LM2936QMPX-3.3/NOPB
商品编号: C3748997
商品封装: SOT-223-4
包装方式: 编带
商品毛重: 0.5328克(g)

商品参数

商品概述

LM2936Q超低静态电流稳压器具备低压差和待机模式下低电流的特性。在100 μA负载下，其静态电流小于15 μA，非常适合汽车及其他电池供电系统。LM2936Q保留了低压差稳压器的常见特性，包括低压差PNP传输器件、短路保护、反接电池保护和热关断功能。LM2936Q的最大工作电压限制为40 V，工作温度范围为 -40°C至 +125°C，在整个输出电流、输入电压和温度范围内，输出电压容差为 ±3%。LM2936Q提供8引脚SOIC和VSSOP封装、4引脚SOT–223封装以及3引脚TO - 252表面贴装封装。

商品特性

适用于汽车应用
通过AEC Q100认证，结果如下：器件温度等级1：环境工作温度范围为 -40°C至 +125°C
工作输入电压：5.5 V至40 V
超低静态电流：当IOUT = 100 μA时，ΔIQ ≤ 15 μA
固定输出3 V、3.3 V或5 V，输出电流为50 mA
初始输出容差为 ±2%
在输入电压、负载和温度变化时，输出容差为 ±3%
当ΔIOUT = 50 mA时，压差典型值为200 mV
反接电池保护
-50 V输入瞬态保护
内部短路电流限制
内部热关断保护
工作电压限制为40 V
LM2936QBM封装提供关断引脚

应用领域

汽车

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电压	3.3V
	输出电流	50mA
	电源纹波抑制比(PSRR)	60dB@(120Hz)
	压差	400mV@(50mA)

	属性	参数值
	静态电流(Iq)	15uA
	噪声	500uV
	功能特性	短路保护；反极性电压保护；使能控制；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1
