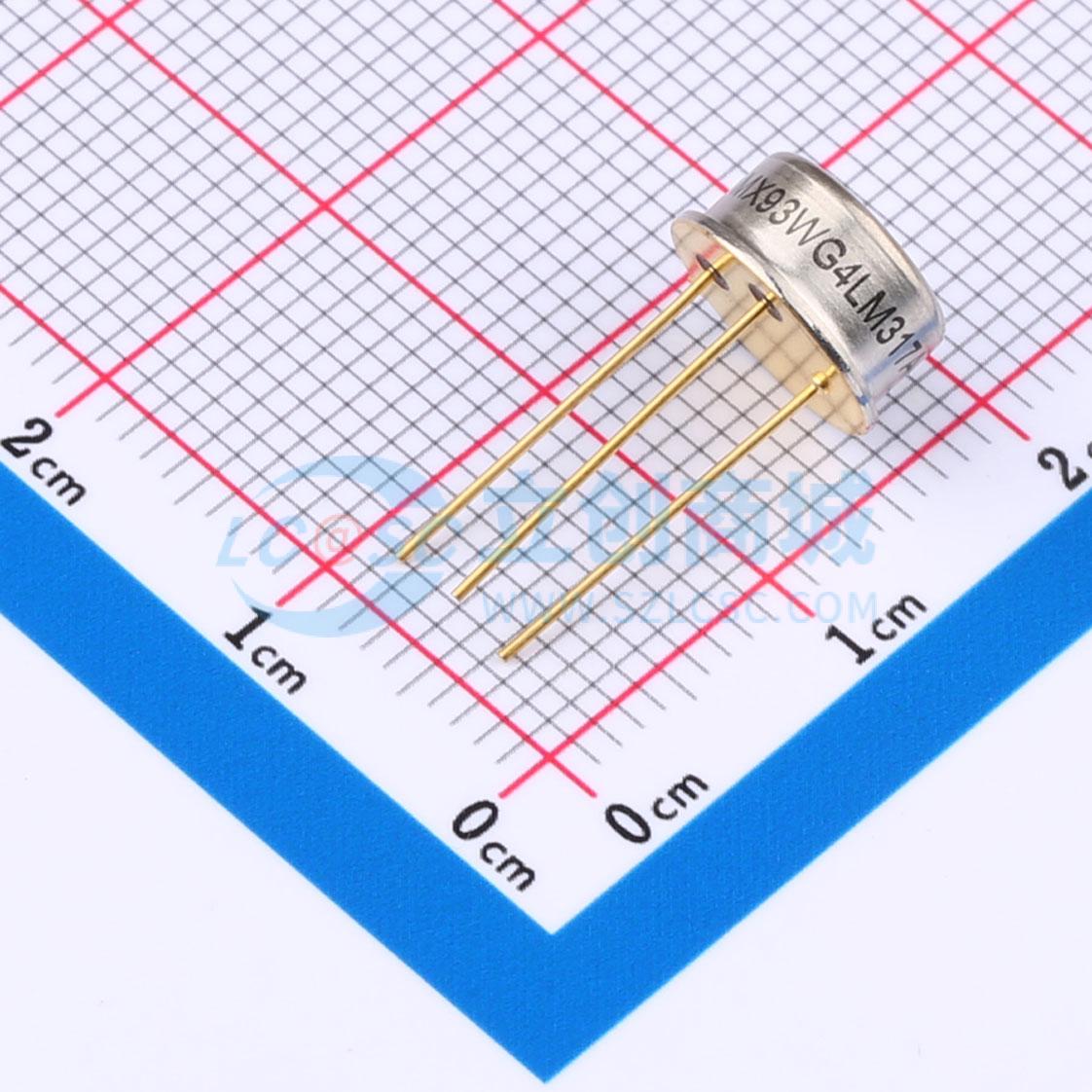

LM317AH

LM317A 可调式三端正电压稳压器能够在 1.25 V 至 37 V 的输出范围内提供超过 1.5 A 的电流，并具备 1% 的输出电压精度。LM317A 器件采用 SOT - 223 封装，非常适合对空间要求严苛且需要高性能稳压的应用。该器件使用极为简便，仅需两个外部电阻即可设置输出电压。与标准固定稳压器相比，LM317A 器件在电源调整率和负载调整率方面表现更优。 LM317A 具备全面的过载保护功能，如限流、热过载保护和安全区保护。即使调节端断开，所有过载保护电路仍能正常工作。 通常情况下，除非器件与输入滤波电容的距离超过 6 英寸，否则无需使用电容，此时需要一个输入旁路电容。可添加一个可选的输出电容以改善瞬态响应。调节端可进行旁路处理，以实现标准三端稳压器难以达到的高纹波抑制比。 由于 LM317A 稳压器为悬浮式，仅检测输入 - 输出压差，因此只要不超过最大输入 - 输出压差，就可以对数百伏的电源进行稳压。超过最大输入 - 输出压差将导致输出短路。 通过在调节引脚和输出之间连接一个固定电阻，LM317A 还可用作精密电流稳压器。通过将调节端接地，可实现具有电子关断功能的电源，此时输出电压设定为 1.25 V，大多数负载的电流消耗极小。

• 典型电源调整率：0.005%/V
• 输出电压容差：1%
• 输出电流：1.5 A
• 可调输出低至 1.25 V
• 限流值随温度恒定
• 纹波抑制比：80 dB
• 输出短路保护
• 工作温度范围：-40°C 至 125°C

• 汽车 LED 照明
• 电池充电器
• 开关电源后置稳压
• 恒流稳压器
• 微处理器电源
