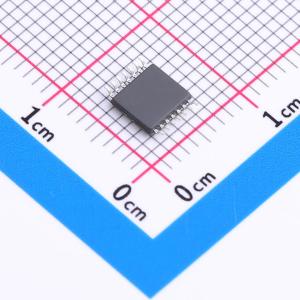

温馨提醒：图片仅供参考，商品以实物为准
LMV774MT/TR
低偏移、低噪声、轨到轨输出运算放大器
- 描述
- Single/Dual/Quad, Low Offset, Low Noise,RRO Operational Amplifiers
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LMV774MT/TR
- 商品编号
- C41380760
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.312克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 3.5MHz | |
| 输入失调电压(Vos) | 1.2mV | |
| 输入失调电压温漂(Vos TC) | 350nV/℃ | |
| 压摆率(SR) | 1.4V/us | |
| 输入偏置电流(Ib) | 100pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 100pA | |
| 噪声密度(eN) | 7.5nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 550uA | |
| 输出电流 | 24mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V | |
| 双电源(Vee~Vcc) | - |
商品概述
LMV771/LMV772/LMV774 分别为单通道、双通道和四通道低噪声精密运算放大器，适用于广泛的应用场景。该系列产品的其他重要特性包括扩展的工作温度范围（-40℃ 至 125℃）、LMV771 采用的微型 SC70 - 5 封装以及低输入偏置电流。 -40℃ 至 125℃ 的扩展温度范围使 LMV771/LMV772/LMV774 能够适应各种应用。LMV771/LMV772/LMV774 保证在 2.7V 至 5.0V 的电压范围内工作，且均具备轨到轨输出能力。 LMV771/LMV772/LMV774 系列专为精密、低噪声、低电压和微型系统而设计。这些放大器在驱动重负载时可实现轨到轨输出摆幅。LMV771 在室温下的最大输入失调电压为 850μV，输入共模电压范围包含地电位。LMV771 采用微型 SC70 - 5 封装，LMV772 采用节省空间的 MSOP - 8 和 SOP - 8 封装，LMV774 采用 SOP - 14 和 TSSOP - 14 封装。
商品特性
- 保证 2.7V 和 5V 规格
- 最大 VOS（LMV771）：850μA（极限值）
- 电压噪声；f = 100Hz 时：12.5nV/√Hz；f = 10kHz 时：7.5nV/√Hz
- 轨到轨输出摆幅；带 600Ω 负载时，距轨 100mV；带 2kΩ 负载时，距轨 50mV
- 带 2kΩ 负载时的开环增益：100dB
- 共模电压范围（VCM）：0 至 V+ - 0.9V
- 电源电流（每个放大器）：550μA
- 增益带宽积：3.5MHz
- 温度范围：-40℃ 至 125℃
应用领域
- 传感器放大器
- 仪表放大器
- 精密电流检测
- 数据采集系统
- 有源滤波器和缓冲器
- 采样保持电路
- 便携式/电池供电电子设备
