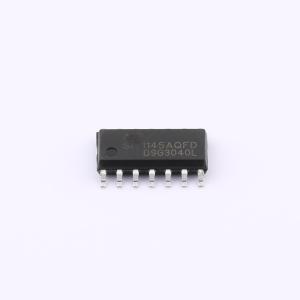

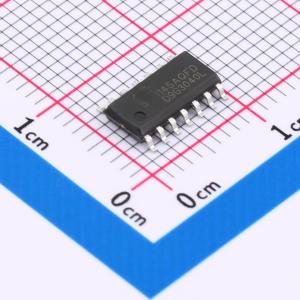

SIT1145AQT/FD

带选择性唤醒及故障保护的低功耗CANFD总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SIT1145AQ是一款应用于CAN协议控制器和物理总线之间的接口芯片，支持5Mbps灵活数据速率（Flexible Data-Rate），具有在总线与CAN协议控制器之间进行差分信号传输的能力。
品牌名称: SIT(芯力特)
商品型号: SIT1145AQT/FD
商品编号: C41381018
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.689克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	通道数	1
	静态电流	-
	功能特性	唤醒功能；欠压保护；热关断保护；TXD占优超时；局部唤醒；低功耗模式；SPI接口；使能

商品概述

SIT1145AQ是一款应用于CAN协议控制器和物理总线之间的接口芯片，支持5Mbps灵活数据速率，具备在总线与CAN协议控制器之间进行差分信号传输的能力。该器件在待机和休眠模式下功耗极低，并通过选择性唤醒功能支持符合ISO 11898-2:2024标准的CAN部分网络。SIT1145AQ/FD版本嵌入了“FD-passive”功能，可在休眠或待机模式下忽略CAN FD帧，适用于同时支持CAN FD和标准CAN 2.0通信的网络。其总线端口具有高耐压能力，适用于12V或24V应用系统。该芯片采用高级电源管理，可调节整个节点的电源，支持本地和远程唤醒功能。I/O电平可自动调整以连接3.3V ~ 5V的微控制器，并配备SPI接口用于收发器控制和状态信息检索。当电源关闭时，总线处于高阻态。

商品特性

符合ISO 11898-2:2024和SAE J2284-1至SAE J2284-5标准
通过AEC-Q100认证
具备低功耗休眠模式与待机模式
支持标准CAN唤醒帧远程唤醒，兼容ISO 11898-2:2024标准的选择性唤醒帧远程唤醒
具备唤醒源诊断识别功能
总线端口支持±58V耐压（SIT1145AQ）或±70V耐压（SIT1145AQ/1）
接收器共模输入电压范围为±12V（SIT1145AQ）或±30V（SIT1145AQ/1）
I/O口支持3.3V或5V MCU
驱动器（TXD）具备显性超时功能
VBAT、VCC和VIO电源引脚具备欠压保护
支持高速CAN，数据速率高达5Mbps灵活数据速率
配备外部电源禁能引脚INH
工作结温范围为-40℃至150℃，内置过温保护
TXD至RXD典型环路延时约为100ns
高抗电磁干扰能力
未上电节点不干扰总线
具备总线自主偏置功能
提供SOP14以及DFN 4.5×3.0-14封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN收发器
	类型	CAN收发器
	数据速率	5Mbps
	工作电压	4.5V~5.5V
	工作电流	-
