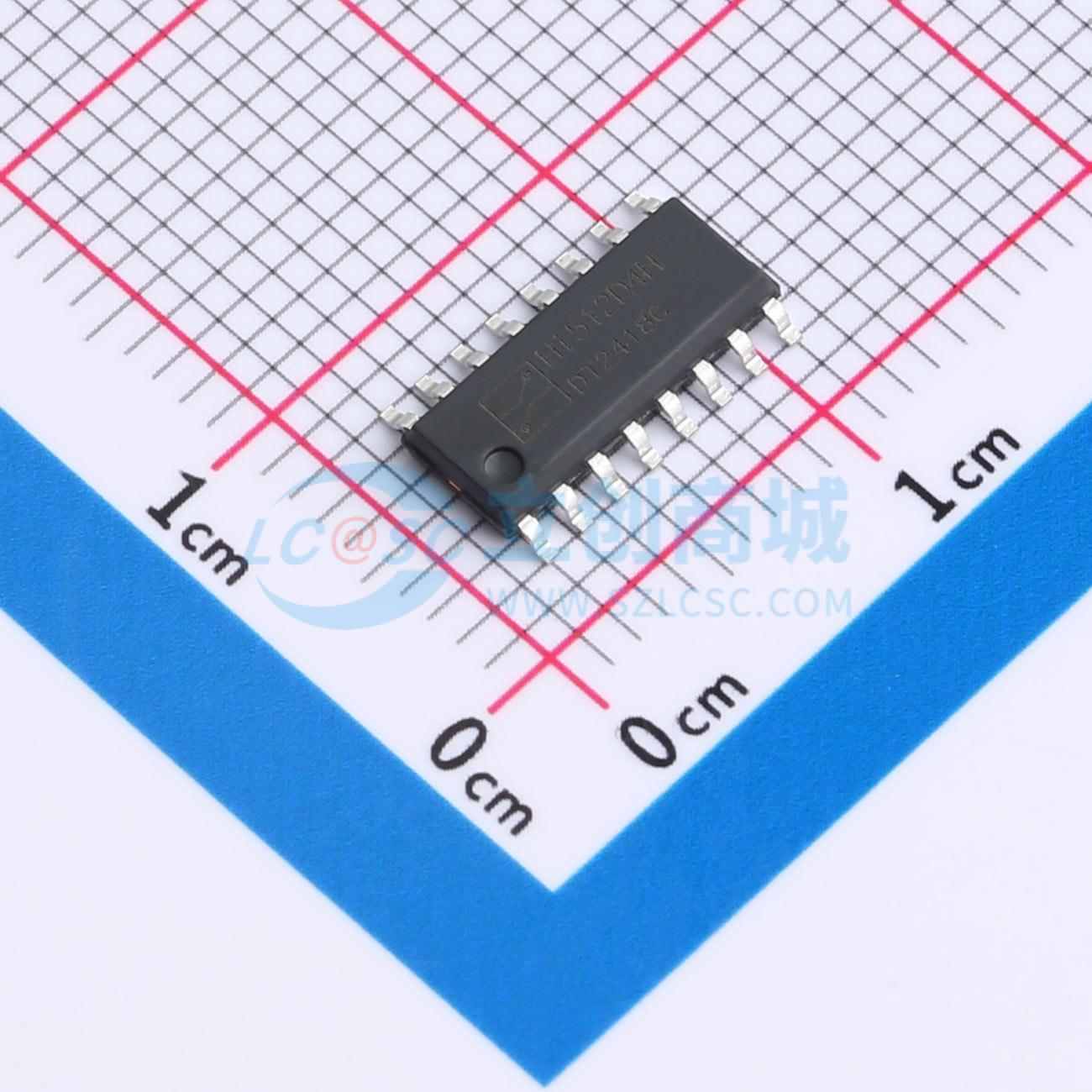

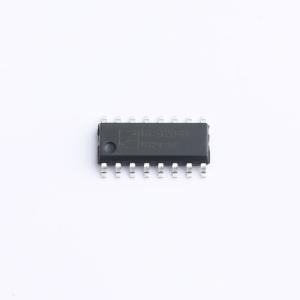

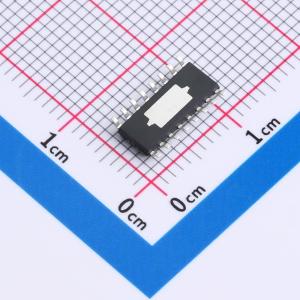

Hi512D4H

差分并联DMX512解码恒流驱动

描述: 低辉消抖、内置同步效果、抗干扰、伽玛可调、同步自检、自动编址
品牌名称: Hichips(智芯)
商品型号: Hi512D4H
商品编号: C41380161
商品封装: ESOP-16
包装方式: 编带
商品毛重: 0.255克(g)

商品参数

商品概述

Hi512D是一款支持最高可达200Kbps - 2Mbps的并联差分DMX512协议解码恒流驱动芯片，支持5路恒流输出，支持1/2/3/4/5通道数量可配，波特率自适应范围广，支持自动编址，兼容性好，使用方便可靠。内置RS485差分模块，抗干扰强，传输距离远。采用专利抗干扰技术，复杂环境下不闪灯。内置EEPROM，支持4096寻址范围，且写址后不用重新上电；支持3重备份并自动纠错。恒流输出通道对EMI进行优化，方便方案认证。此外高温降电流的处理方式避免了传统过温关闭输出带来的灯闪问题，不影响效果。专利的GAMMA平滑技术，可以通过控制器打开或者关闭，开启后低灰渐变过度更加平滑细腻，特别针对大功率投光灯应用，效果更明显。本芯片采用了独有的伽码专利技术和低灰增强专利技术，开启后能有效避免灰度丢失问题，同时在保证16KHz刷新率的前提下，通过专利的电流和PWM混合调制即可达到65536级灰度效果，手机拍摄无频闪。

商品特性

5路恒流输出，W/A支持电流加倍模式
高辉高刷，刷新频率250/4K/8K/16KHz可配
专利GAMMA平滑技术，低灰渐变更平滑
可编程的低辉开启补偿
伽玛可调，1.0/2.0/2.2/2.5
支持自动编址
内置多种同步效果，方便生产及送样
解码输出降EMI优化，降低过EMC成本
恒流输出，最大峰值电流每路350mA
恒流端口耐压36V
1/2/3/4/5(D5/H)通道数量可配置
内置RS485接收模块
内置EEPROM，4096寻址，三重备份
专利的抗干扰增强
内置5V稳压电路，工作电压5 - 36V
宽范围波特率自适应，0.2 - 2Mbps
支持反向外扩流应用
过温降电流功能
封装：ESOP16(HI512DxH)SOP16（HI512Dx）

应用领域

大功率点光源
洗墙灯
投光灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	5V~36V
	开关频率	-
	通道数	4
	输出电压	-

	属性	参数值
	输出电流	300mA
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+85℃
