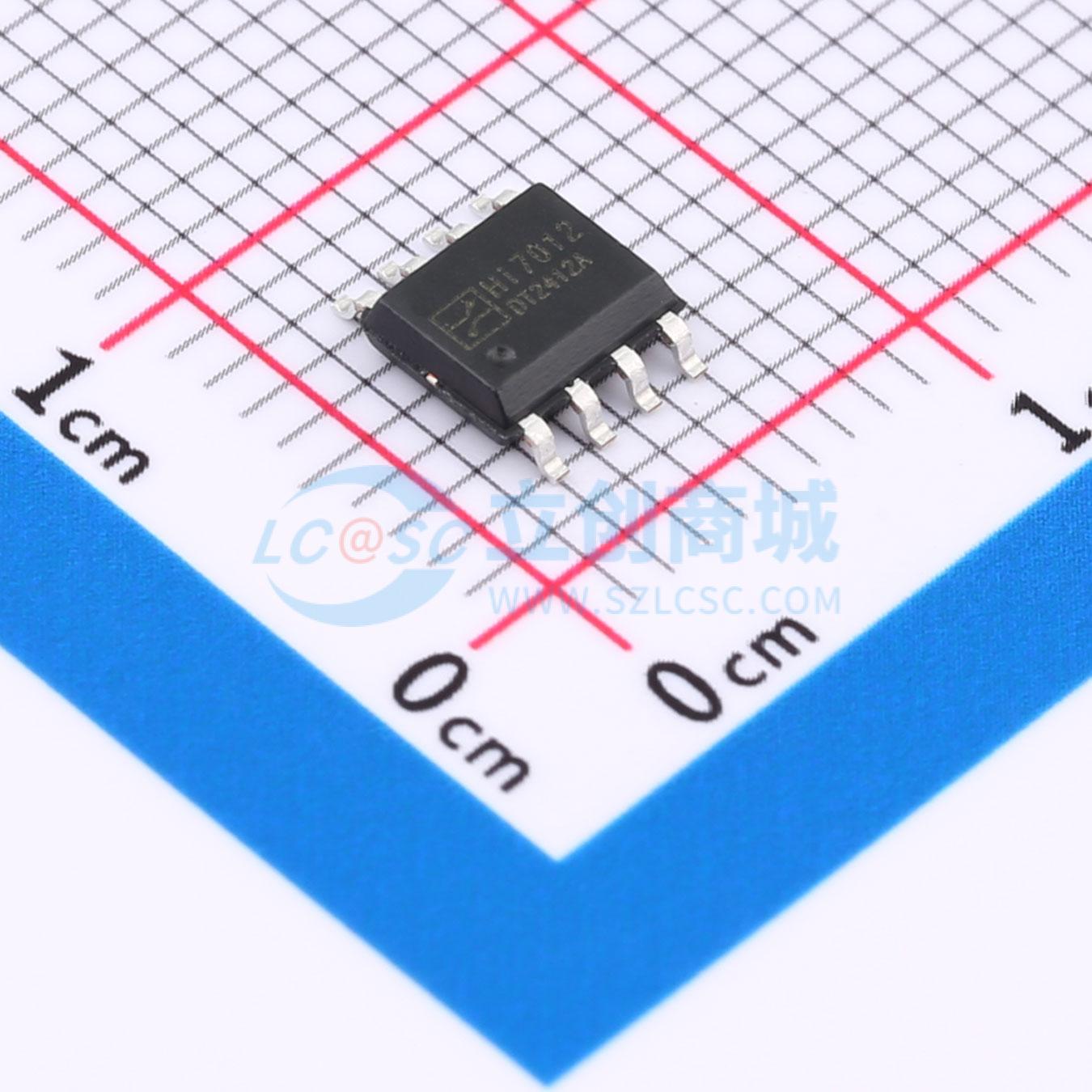

Hi7012

多功能平均电流型LED恒流驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 共阳输出，65536:1 高辉调光，1‰深度调光@20K ，超低压差1.5V恒流
品牌名称: Hichips(智芯)
商品型号: Hi7012
商品编号: C41380163
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1625克(g)

商品参数

商品概述

Hi7012是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5 - 60V电压范围的降压BUCK大功率调光恒流LED领域和非隔离式恒流LED驱动领域。芯片PWM端口支持超小占空比的PWM调光，可响应最小60ns脉宽，采用专利算法，实现景观舞台灯高辉的调光效果，65536级高辉调光。PWM端口为高电平时，芯片正常工作；为低电平时，芯片输出关闭。芯片采用专利的平均电流控制算法，输出电流恒流精度±3%，且输出电流受输入输出电压、系统电感的影响小；芯片内部集成环路补偿，外围电路简洁，系统更加稳定可靠。

商品特性

支持PWM高辉调光，65536:1调光比
宽输入电压：5 - 60V
平均电流工作模式
高效率：最高可达95%
输出电流可调范围60mA ~ 2.5A
内驱80mΩ / 60V的MOS
内置5V稳压管
最大工作频率1MHz
恒流精度 ≤ ±3%
封装：SOP8

应用领域

景观亮化洗墙灯
舞台调光效果灯
高端汽车照明
LCD背光照明
智能照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	5V~60V
	开关频率	30kHz~1MHz
	通道数	1
	输出电压	-
	输出电流	2.5A

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	3%
