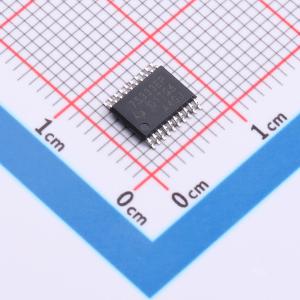

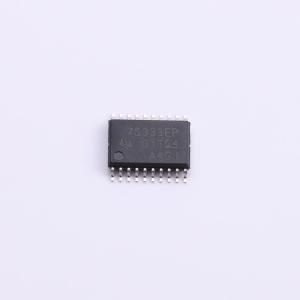

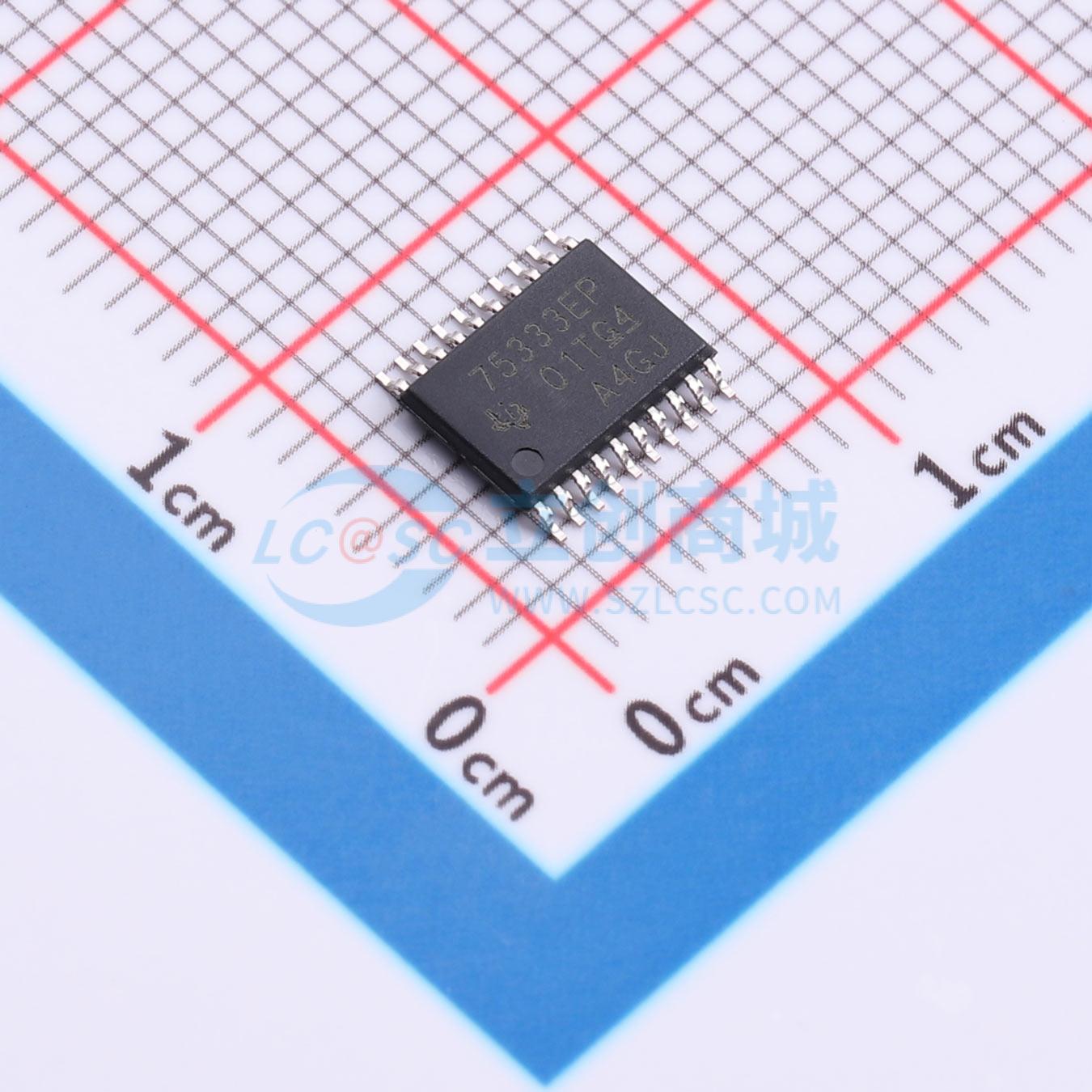

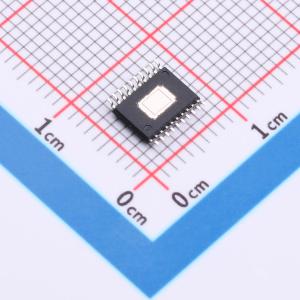

温馨提醒：图片仅供参考，商品以实物为准

TPS75333QPWPREP

3.3V 1.5A 5V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS75333QPWPREP
商品编号: C3746302
商品封装: HTSSOP-20
包装方式: 编带
商品毛重: 9.08克(g)

商品参数

商品概述

TPS753xxQ和TPS751xxQ分别为集成上电复位功能和电源良好功能的低压差稳压器，可输出1.5A电流，TPS75133Q、TPS75333Q在1.5A输出下典型压差为160mV。满载时静态电流典型值为75μA，器件禁用时静态电流可降至1μA，针对较大负载电流变化设计了快速瞬态响应。采用PMOS导通元件，压差电压与输出电流成正比；静态电流极低且不随输出负载变化，可延长电池供电系统的工作寿命。使能端接低电平时开启器件，接TTL高电平时器件关闭进入休眠模式，25℃结温下休眠模式静态电流低于1μA。TPS751xxQ的电源良好引脚为有源高开漏输出，可用于实现上电复位或低电量指示。TPS753xxQ的复位输出可在欠压条件下触发微机和微处理器系统复位，内部比较器监测稳压器输出电压，当输出电压达到标称稳压值的95%后，经过100ms延迟复位输出变为高阻态，当输出电压低于标称稳压值的95%时，复位输出变为逻辑低电平。产品提供1.5V、1.8V、2.5V、3.3V固定输出版本和可调输出版本，可调输出可编程范围为1.5V~5V，固定输出版本在全线路、负载、温度范围内输出电压容差最大为2%，采用20引脚TSSOP（PWP）封装。

商品特性

输出电流可达1.5A
提供1.5V、1.8V、2.5V、3.3V固定输出版本以及1.5V~5V可调输出版本
TPS751xxQ配备开漏电源良好状态输出
TPS753xxQ配备带100ms延迟的开漏上电复位输出
TPS75133Q在1.5A输出电流下典型压差为160mV
典型静态电流低至75μA，器件禁用后静态电流低于1μA（结温25℃）
针对大负载电流变化具备快速瞬态响应
固定输出版本输出电压最大容差为2%
采用20引脚TSSOP（PWP）PowerPAD封装
内置热关断保护功能
峰值输出电流受内部限制
元器件符合JEDEC及行业标准要求，可保证宽温度范围下的可靠运行
输入电压范围为-0.3V~5.5V
使能端电压范围为-0.3V~16.5V
工作结温范围为-40℃~125℃
存储温度范围为-65℃~150℃
HBM模型ESD等级为2kV

应用领域

电池供电系统
微机、微处理器系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5V
	输出电压	3.3V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	63dB@(100Hz)
	压差	160mV@(1.5A)

	属性	参数值
	静态电流(Iq)	75uA
	噪声	60uVrms
	功能特性	工作状态指示；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1
