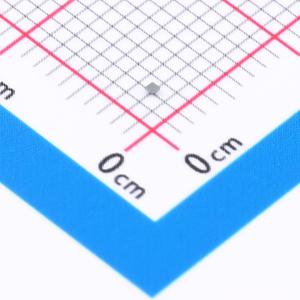

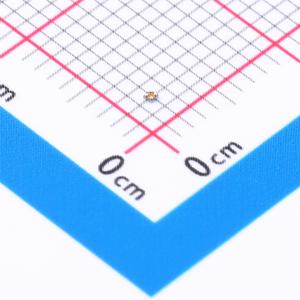

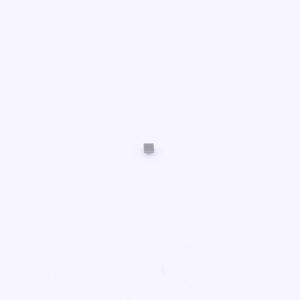

TPS7A2033PYCJR

3.3V 300mA 6V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS7A20 是一款超小型低压降 (LDO) 线性稳压器，可提供 300 mA 的输出电流。TPS7A20 旨在提供符合射频和其他敏感模拟电路要求的低噪声、高 PSRR 和出色的负载和线路瞬态性能。TPS7A20 采用创新的设计技术，无需噪声旁路电容便可提供超低的噪声性能。
品牌名称: TI(德州仪器)
商品型号: TPS7A2033PYCJR
商品编号: C3746252
商品封装: DSBGA-4(0.6x0.6)
包装方式: 编带
商品毛重: 0.0046克(g)

商品参数

	属性	参数值
	静态电流(Iq)	8.5uA
	噪声	10uVrms
	功能特性	使能控制；短路保护；过流保护；输出放电；内置软启动；热关断；输入欠压保护
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1

商品概述

TPS7A20 是一款超小型低压降 (LDO) 线性稳压器，可提供 300 mA 的输出电流。TPS7A20 旨在提供符合射频和其他敏感模拟电路要求的低噪声、高 PSRR 和出色的负载和线路瞬态性能。TPS7A20 采用创新的设计技术，无需噪声旁路电容便可提供超低的噪声性能。TPS7A20 的优点还在于具有低静态电流，适用于任何电池供电的应用。TPS7A20 具有 1.6V 至 6.0V 的输入电压范围和 0.8V 至 5.5V 的输出电压范围，可用于各种应用。该器件使用精密基准电路，可在不同负载、线路和温度变化之间提供 1.5% 的最大精度。 TPS7A20 具备内部软启动功能，旨在降低浪涌电流，因此可在启动过程中最大限度地降低输入电压降。该器件在与小型陶瓷电容搭配使用时可保持稳定，因此可实现小尺寸总体解决方案。 TPS7A20 具有带内部控制下拉电阻的智能使能输入电路，该电阻即使在 EN 引脚悬空时也能让 LDO 保持禁用状态，因而无需使用外部组件来下拉 EN 引脚。

商品特性

输出电压容差：±1.5%（最大值）
超低压降：
- 在 300 mA 下为 140 mV（最大值）(VOUT = 3.3V)
- 在 300 mA 下为 145 mV（最大值）（VOUT = 3.3V，DBV）
低浪涌电流智能使能端下拉
与最低 1 µF 的陶瓷输出电容搭配使用可保持稳定
封装：
- 1mm × 1mm X2SON
- 0.616mm × 0.616mm DSBGA
- 2.90mm × 1.60mm SOT23 - 5

应用领域

智能手机和平板电脑
IP 网络摄像头
便携式医疗设备
智能仪表和现场变送器
电机驱动器
可穿戴设备

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	6V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	65dB@(100Hz)
	压差	140mV@(300mA)
