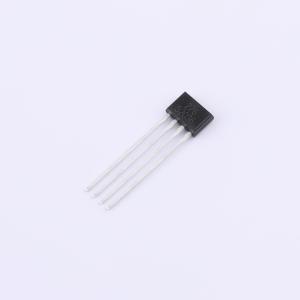

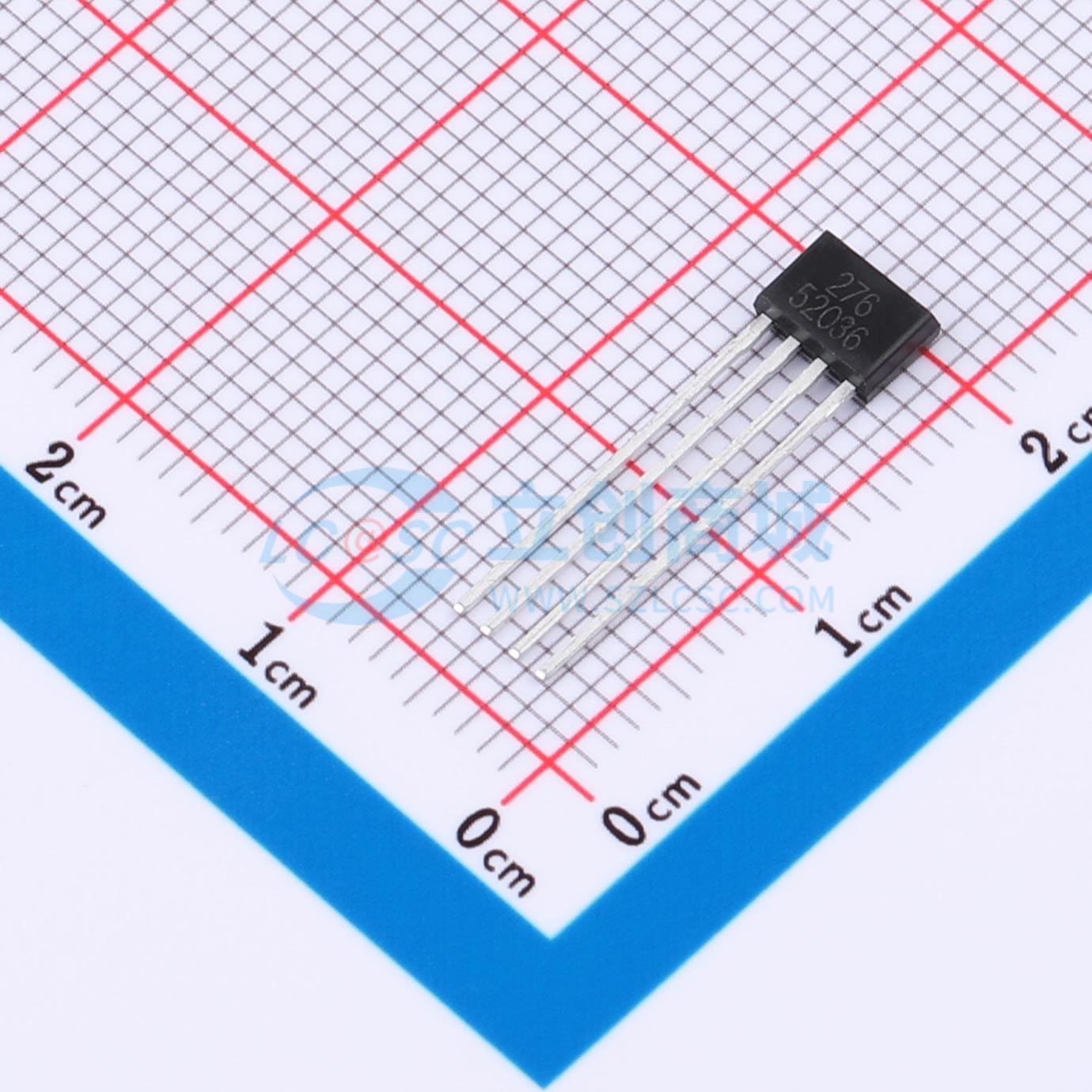

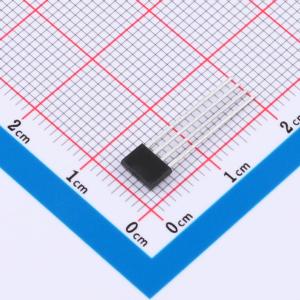

SD2276VB-BK
双线圈霍尔风扇驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 内置霍尔传感器，转为无刷直流电机或风扇应用的电子换相而设计
- 品牌名称
- Semiment(赛卓)
- 商品型号
- SD2276VB-BK
- 商品编号
- C41371494
- 商品封装
- TO-94
- 包装方式
- 盒装
- 商品毛重
- 0.000181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 单相 | |
| 集成FET | 是 | |
| 半桥数量 | 2 | |
| 输出电流 | 280mA | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.8V~18V | |
| 导通电阻 | - | |
| 静态电流(Iq) | - | |
| 接口类型 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 软开关；马达卡锁保护；交错导通保护；马达转速指示 |
商品概述
SD2276VB是一款内置霍尔传感器，专为无刷直流电机或风扇应用的电子换向而设计。该器件集成了一个用于为内部提供偏置电压的内部稳压器、一个霍尔传感器、一个放大霍尔电压放大器、一个用于抑制开关滞后噪声的施密特触发器、一个补偿温度补偿电路及霍尔灵敏度的温度漂移和用于吸收大负载电流的两个互补的集电极开路。当垂直于霍尔元件的磁场（南极）超过工作点阈值B_OP时，其输出DO切换为低电平（开启），输出DOB切换为高电平（关闭）。当磁场降低到释放点B_RP以下时，设备输出DO变为高电平（关闭），输出DOB变为低电平（开启）。磁性操作点和释放点的区别在于器件的磁滞B_HYSO。即使在存在外部机械振动和电气噪声的情况下，这种内置迟滞也能够准确地切换输出。该器件采用TO-94封装。亚光镀锡，采用无卤绿料，满足环保要求。
商品特性
- 单片式霍尔效应传感器
- 互补输出
- 工作电压范围宽
- 2.8~18V
- 在非稳压电源下工作
- 工作温度范围：-40℃~85℃
- 电源端反向保护
- 280mA输出驱动能力
- TO-94封装
应用领域
- 双线圈无刷风扇直流电机
- 双线圈无刷直流风扇
- 转速计数
- 速度测量
