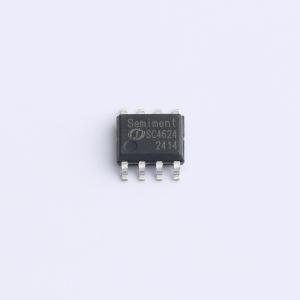

温馨提醒：图片仅供参考，商品以实物为准
SC4624DC-20B5F-TR
电流传感器
- 描述
- 具有固定 VREF 的非比率公制输出，电源欠压保护和输出短路保护
- 品牌名称
- Semiment(赛卓)
- 商品型号
- SC4624DC-20B5F-TR
- 商品编号
- C41371505
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±20A | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 2400Vrms | |
| 灵敏度 | 100mV/A | |
| 待机电流 | 14mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 带宽 | 120kHz | |
| 电流端电阻 | 1.2mΩ | |
| 响应时间(tr) | 3.7us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 双向检测；欠压锁定 |
商品概述
SC4624是一款高精度、高性价比的电流传感器集成电路，适用于多种工业、汽车、商业及通信系统中的交流/直流电流检测。它采用低失调、线性霍尔传感器电路以及铜质导电路径，当电流流过时会产生磁场。集成的霍尔集成电路感应此磁场并将其转换为成比例的电压输出，其正斜率与流过主铜导电路径的电流成正比。该器件采用差分方式检测电流，可抑制共模磁场，从而在磁噪声环境中提高精度。凭借其1.2 mΩ的内部电阻，主铜导电路径可实现低功率损耗，且其小型封装使其非常适合空间受限的应用，例如电机控制、负载管理、电源以及过流故障保护。
商品特性
- 差分霍尔传感可抑制共模磁场，磁滞效应近乎为零
- 主导体电阻为1.2 mΩ
- 通过专有的放大器和滤波器设计技术，实现的噪声性能，并大幅提升带宽
- 120kHz高带宽模拟输出，可在控制应用中实现更快的响应时间
- 专利的集成数字温度补偿电路，可在整个温度范围内实现近乎闭环的精度
- 根据UL1577标准，具备3.75kVRMS持续1分钟的隔离能力
- 采用小尺寸、薄型SOP-8L封装，适合空间受限的应用
应用领域
- 太阳能逆变器
- DC/DC变换器
- 电机驱动器
- 电动汽车车载充电器
