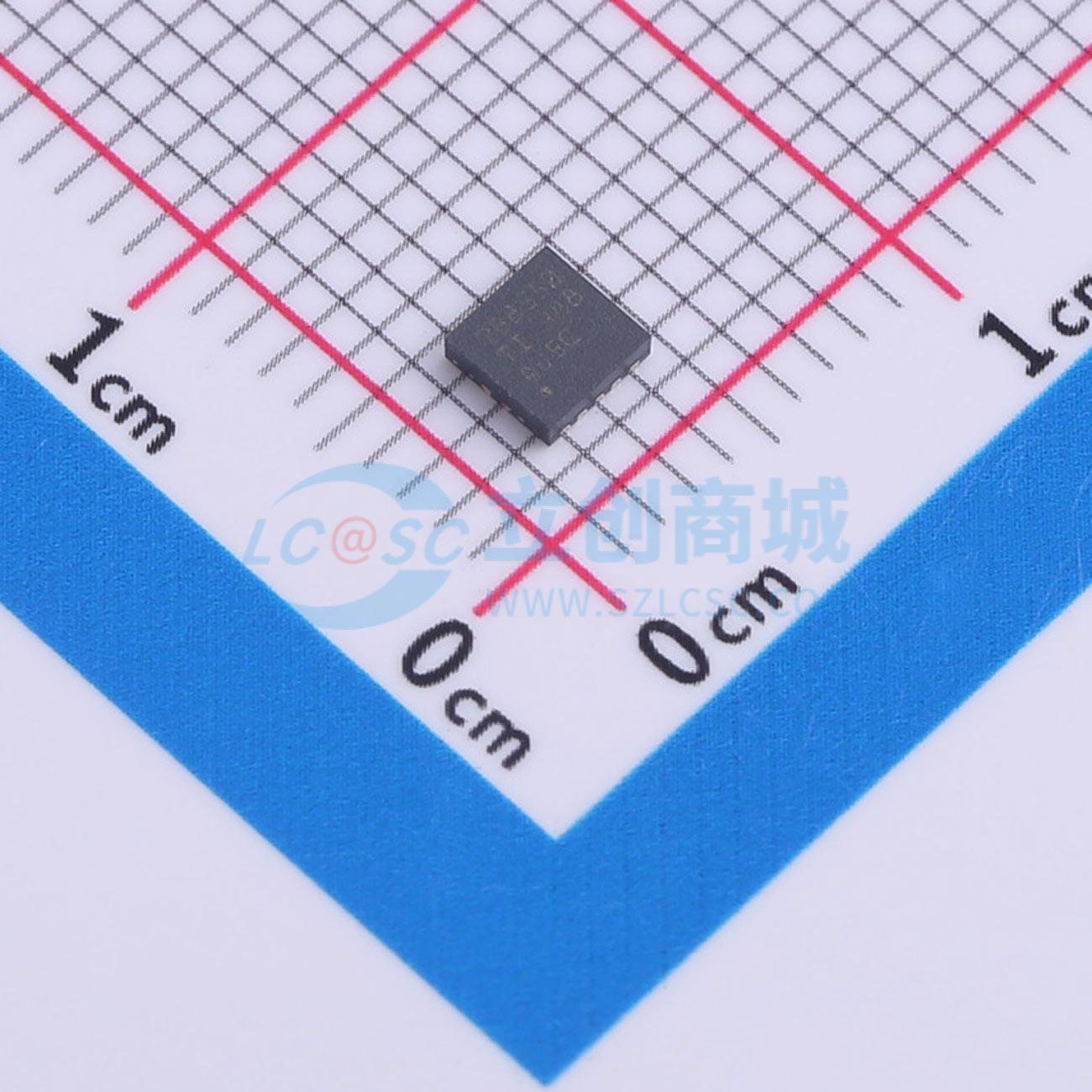

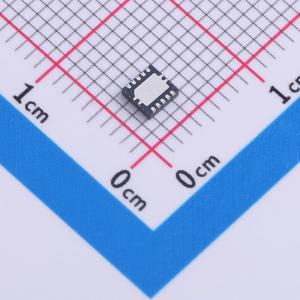

TPS7B8550QWDRCRQ1

TPS7B85-Q1 是一款低压降线性稳压器，专用于连接汽车应用中的电池。该器件的输入电压范围高达40V，因此可承受汽车系统可能发生的瞬变（如负载突降）。此器件的静态电流仅为 18μA，是为备用系统中微控制器 (MCU) 和控制器局域网 (CAN) 收发器等常开型器件供电的出色解决方案。

该器件具有先进的瞬态响应，因此输出端可对负载或线路变化（例如，在冷启动条件下）作出迅速响应。此外，该器件架构新颖，可在从电压跌落恢复过程中最大限度降低输出过冲幅度。正常运行时，该器件可在整个线路、负载和温度范围内维持 ±0.75% 的直流精度。

TPS7B85-Q1 具有电源正常状态指示和集成的电压监控功能。电源正常状态指示延迟和电压阈值可通过外部组件进行调整。集成式电压检测器可用于监控输入电压，并在电池电压开始降低时提醒下游组件（如MCU）。

该器件采用小型 VSON 封装，可实现紧凑的印刷电路板 (PCB) 设计。即使整个器件散热较多，低热阻也有助于持久运行。

• 符合面向汽车应用的 AEC-Q100 标准
  • 温度等级 1: -40°C 至 +125°C，TA
  • 结温： -40°C 至 +150°C，TJ
• 输入电压范围：3V 至 40V（最大 42V）
• 输出电压范围：3.3V 和 5V（固定）
• 输出电流：高达 150mA
• 输出电压精度： ±0.75%（最大值）
• 低压降：
  • 150mA 时为 225mV（最大值） (VOUT≥3.3V)
• 低静态电流：
  • 18μA（典型值）
  • 禁用时最大值为 4μA
• 出色的线路瞬态响应：
  • 冷启动时出现 ±2%偏差
  • ±2%偏差（VIN 压摆率 1V/μs）
• 集成电压检测
• 具有可调阈值和可编程延迟周期的电源正常状态指示
• 与 2.2μF 或更高的电容器搭配使用时可保持稳定
• 提供功能安全可帮助进行功能安全系统设计的文档
• 封装：10 引脚 VSON（带散热焊盘）
  • 低热阻 (RJ A):50.3°C/W

• 可重新配置仪表组
• 车身控制模块 (BCM)
• 常开型电池连接应用：汽车网关远程免钥匙进入 (RKE)
