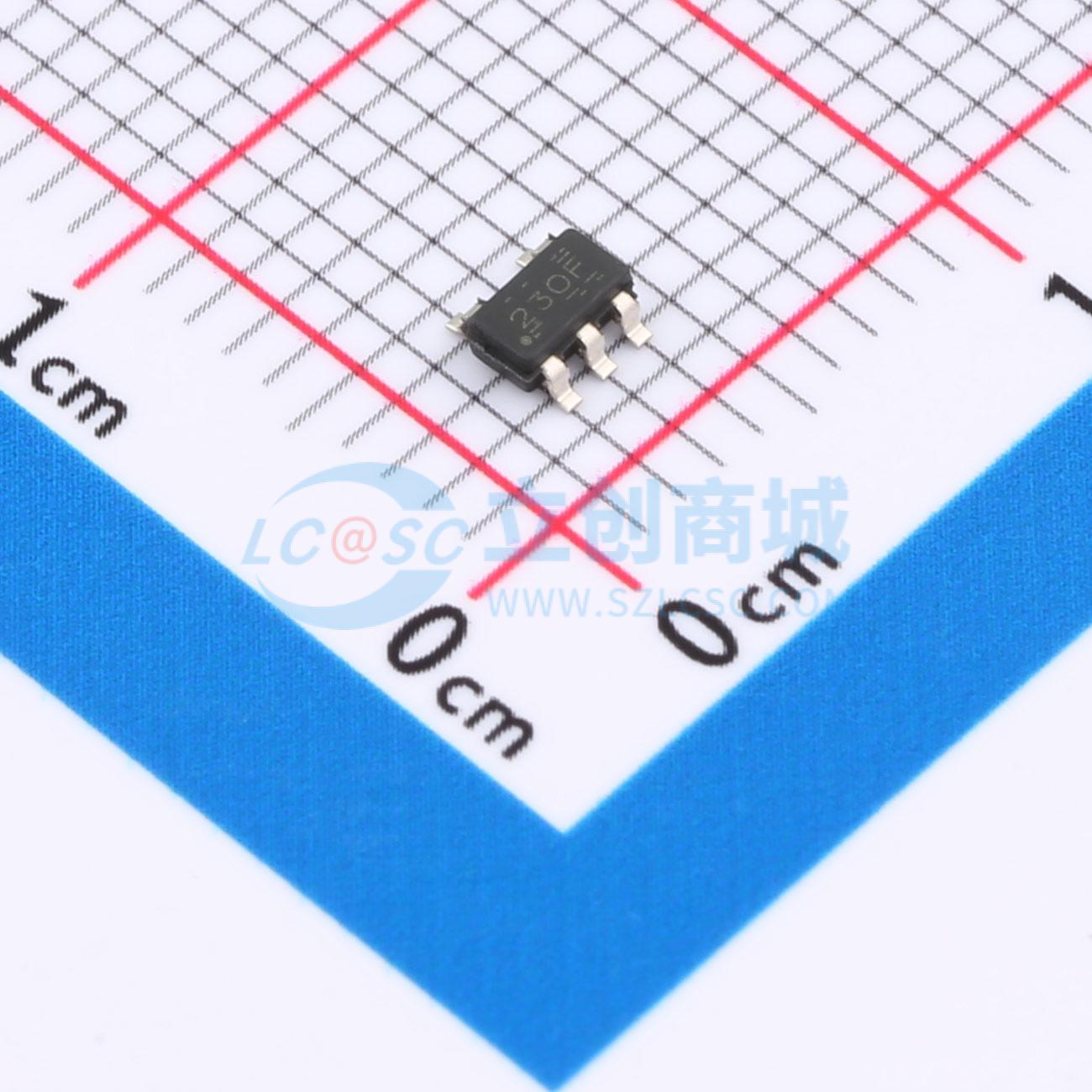

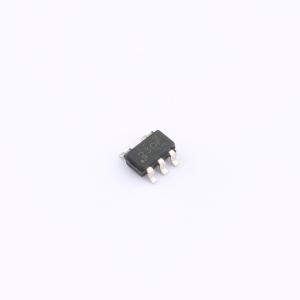

TPS78428QDBVRQ1

具有高精度和使能功能的汽车类 300mA、低 IQ、高 PSRR LDO 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低压降稳压器(LDO)是一款小型低静态电流LDO，可提供300mA电流，具有出色的线路和负载瞬态性能。凭借低输出噪声和出色的PSRR性能，该器件适合为敏感型模拟负载供电。具有1.65V至6.0V的输入电压范围和1.2V至5.5V的可调节输出电压范围，是一款灵活的后置稳压器件。还提供0.65V至5.0V的固定输出电压，为常用电压轨供电。具有折返电流限制，可在过流条件下降低功率耗散。EN端输入有助于满足该系统的电源时序要求。内部软启动通过控制启动过程来降低浪涌电流，从而减小使用的输入电容。提供了有源下拉电路，当被禁用时可以使输出负载快速放电。
品牌名称: TI(德州仪器)
商品型号: TPS78428QDBVRQ1
商品编号: C3745393
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.065克(g)

商品参数

商品概述

TPS784-Q1 超低压降稳压器 (LDO) 是一款小型低静态电流 LDO，可提供 300mA 电流，具有出色的线路和负载瞬态性能。凭借低输出噪声和出色的 PSRR 性能，该器件适合为敏感型模拟负载供电。TPS784-Q1 具有 1.65V 至 6.0V 的输入电压范围和 1.2V 至 5.5V 的可调节输出电压范围，是一款灵活的后置稳压器件。它还提供 0.65V 至 5.0V 的固定输出电压，为常用电压轨供电。 TPS784-Q1 具有折返电流限制，可在过流条件下降低功率耗散。EN 端输入有助于满足该系统的电源时序要求。内部软启动通过控制启动过程来降低浪涌电流，从而减小使用的输入电容。 TPS784-Q1 提供了有源下拉电路，当被禁用时可以使输出负载快速放电。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 +125°C，TA 器件结温： -40°C 至 +150°C，TJ
输入电压范围：1.65V 至 6.0V
可提供以下输出电压：
- 可调节选项：1.2V 至 5.5V
- 固定选项：0.65V 至 5.0V
输出精度：典型值为 0.5%，最大值为 1.7%
50dB PSRR（高达 100kHz）
低 IQ: 25μA（典型值）
超低压降：
- 300mA 时为 115mV（最大值）(3.3V OUT)
内部软启动时间为 500μs，可降低浪涌电流
有源输出放电提供功能安全
可帮助进行功能安全系统设计的文档
封装：
- 3mm×3mm 可湿性侧面 VSON (8) 封装
- 5 引脚 SOT-23 封装

应用领域

汽车音响主机
混合仪表组
远程信息处理控制单元
直流/直流转换器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	2.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	45dB@(100kHz)
	压差	115mV@(300mA)

	属性	参数值
	静态电流(Iq)	25uA
	噪声	30uVrms
	特性	带使能；软启动；过流保护；过热保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
