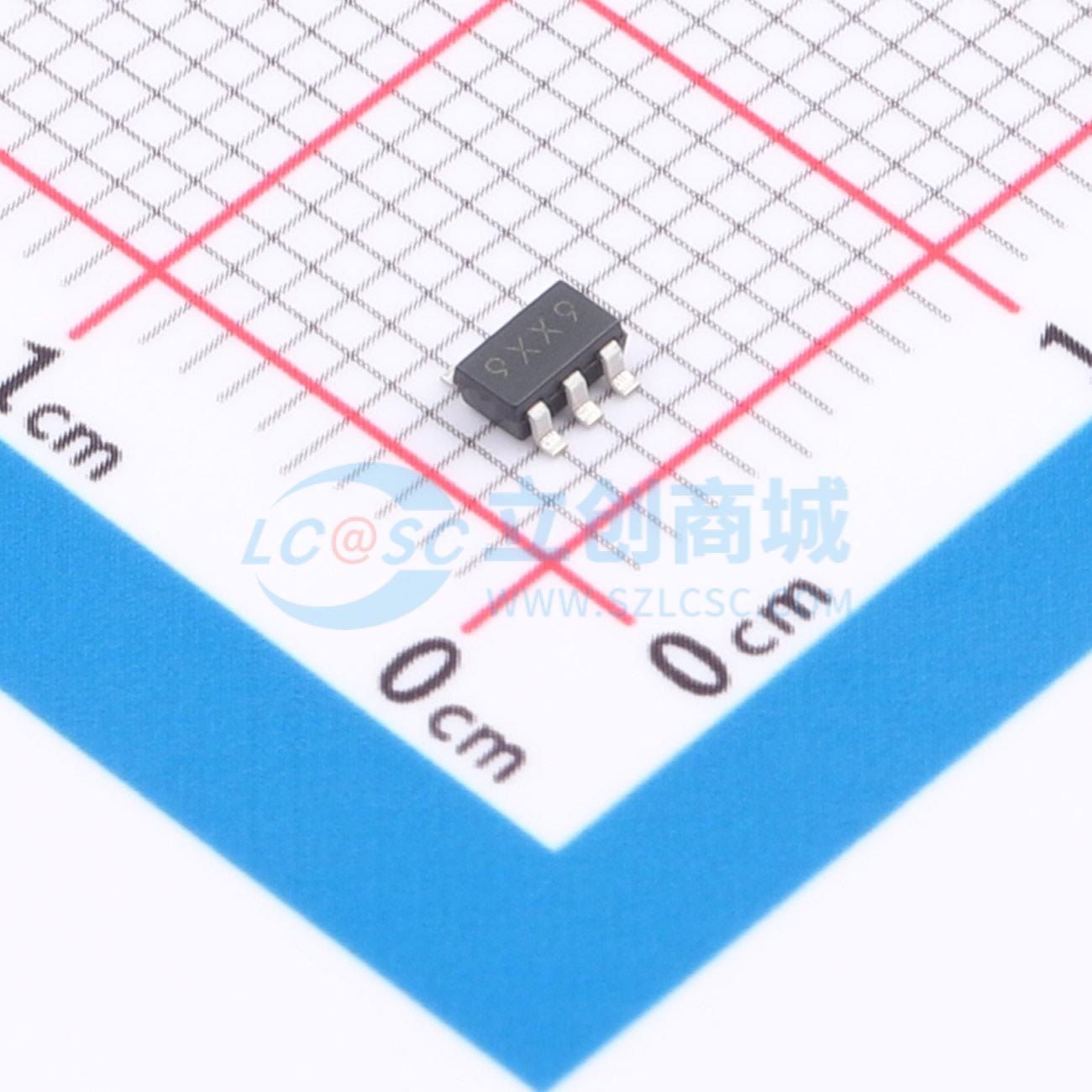

XC6209B282MR-G

输入10V 输出2.8V 150mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高速LDO稳压器可用低ESR电容, 输出ON/OFF可控
品牌名称: TOREX(特瑞仕)
商品型号: XC6209B282MR-G
商品编号: C3745415
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

XC6209系列是采用CMOS工艺制造的高精度、低噪声正电压LDO稳压器。该系列实现了高纹波抑制和低压差，由电压基准、误差放大器、电流限制器、相位补偿电路和驱动晶体管组成。输出电压可在0.9V~6.0V范围内以0.05V为增量进行选择。该系列还与低ESR陶瓷电容器兼容，可增强输出稳定性。由于该系列具有出色的瞬态响应，即使在负载波动期间也能保持这种稳定性。电流限制器的折返电路还可作为输出电流限制器和输出引脚的短路保护。 CE功能可关闭输出，从而大幅降低功耗。

商品特性

最大输出电流：150mA（300mA=XC6209 E至H型）
压差电压：30mA时为60mV；100mA时为200mV
最大工作电压：2.0V ~ 10V
输出电压范围：0.9V ~ 6.0V（以0.05V为增量）
高精度：±2%（VOUT>1.5V）；±30mV（VOUT≦1.5V）
低功耗：25μA（典型值）
待机电流：小于0.1μA（典型值）
高纹波抑制：70dB（10kHz）
工作环境温度：-40℃~+85℃
低ESR电容器：与陶瓷电容器兼容
封装：SOT - 25、USP - 6B、SOT - 89 - 5
环保：符合欧盟RoHS标准，无铅

应用领域

智能手机/移动电话
便携式游戏机
数码相机/摄像机
数字音频设备
参考电压源
多功能电源

数据手册PDF

放大查看下载PDF

优惠活动

2.9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	2.8V
	输出电流	150mA
	电源纹波抑制比(PSRR)	70dB@(10kHz)

	属性	参数值
	压差	270mV@(100mA)
	静态电流(Iq)	25uA
	特性	带使能；过流保护；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
