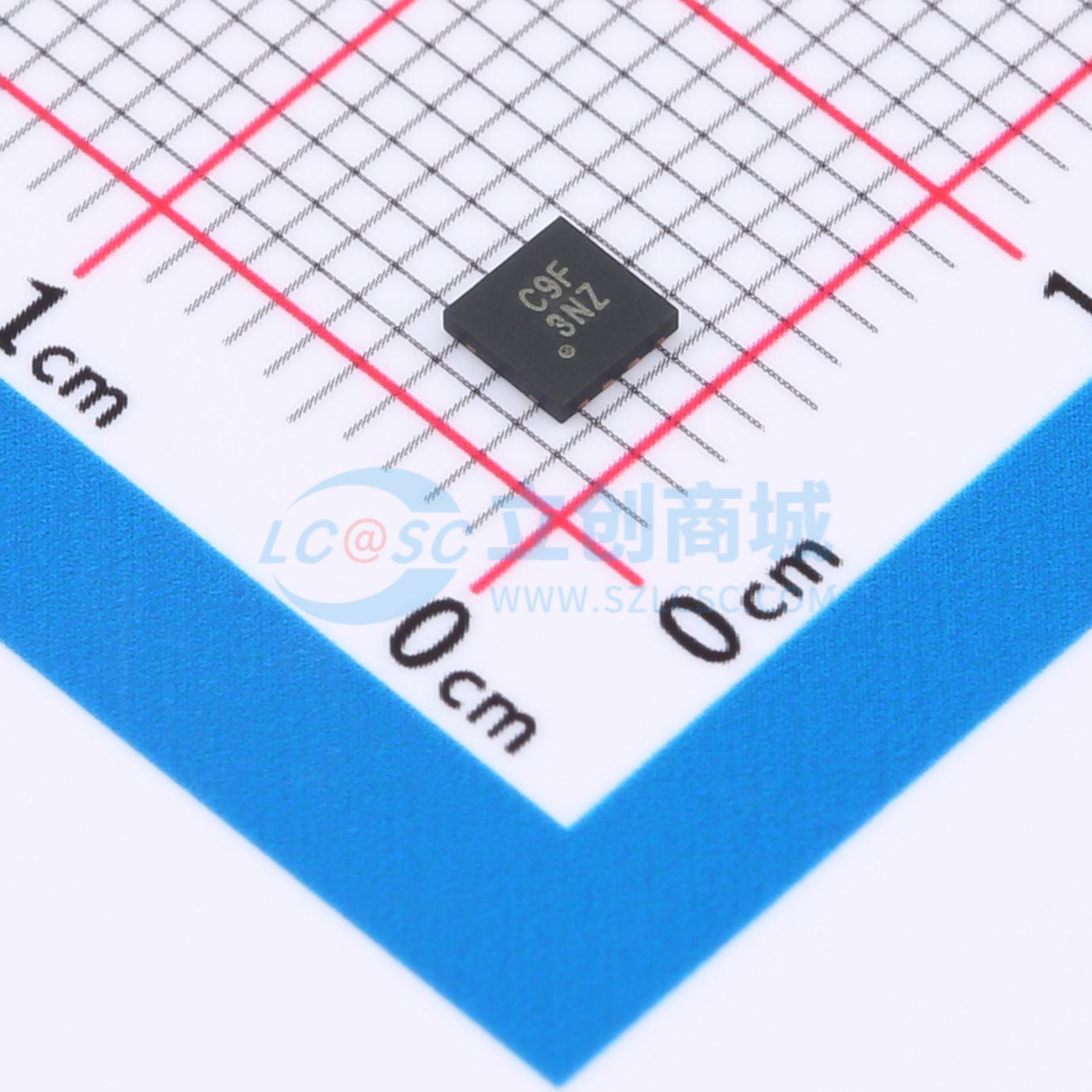

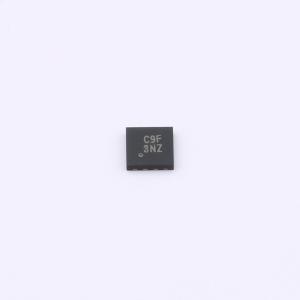

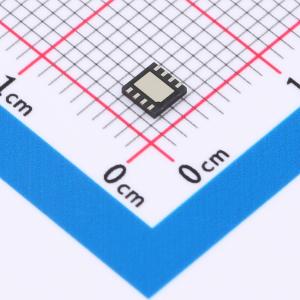

温馨提醒：图片仅供参考，商品以实物为准
AP7361E-25FGE-7
输入6V 输出2.5V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP7361E是一款具有使能功能的1A可调及固定输出电压超低压差线性稳压器。该器件包含传输元件、误差放大器、带隙基准、限流和热关断电路。当EN引脚设置为逻辑高电平时，器件开启
- 品牌名称
- DIODES(美台)
- 商品型号
- AP7361E-25FGE-7
- 商品编号
- C3745084
- 商品封装
- DFN3030-8
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 2.5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 250mV@(1A) | |
| 静态电流(Iq) | 68uA | |
| 特性 | PG脚；过热保护；短路保护；过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AP7361E是一款具有使能功能的1A、可调及固定输出电压的超低压差线性稳压器。该器件包含传输元件、误差放大器、带隙基准、限流和热关断电路。当EN引脚设置为逻辑高电平时，器件开启。 该器件的低压差电压和低静态电流使其适用于中低功率应用，如笔记本电脑、音频和视频应用以及电池供电设备。典型静态电流约为60μA。内置的限流、热关断和电源正常功能可防止IC在故障条件下损坏。 AP7361E采用U-DFN3030-8（E型）封装。
商品特性
- 宽输入电压范围：2.2V至6.0V
- 输出电压精度：±1%
- 极低的压差电压（3.3V）：1A时典型值为360mV
- 低静态电流（IQ）：典型值为60μA
- 可调输出电压范围：0.8V至5.0V
- 固定输出选项：1.0V、1.2V、1.5V、1.8V、2.5V、2.8V和3.3V
- 高电源抑制比：1kHz时为75dB
- 限流：1.5A
- 折返式短路保护：400mA
- 用于电源监控和其他电源排序的电源正常（PG）输出
- 热关断保护
- 使用≥2.2μF的MLCC、电解电容、钽电容或固态电容时稳定
- 环境温度范围：-40°C至+85°C
- 完全无铅且完全符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
- 液晶电视和显示器
- 机顶盒
- 家用电器
