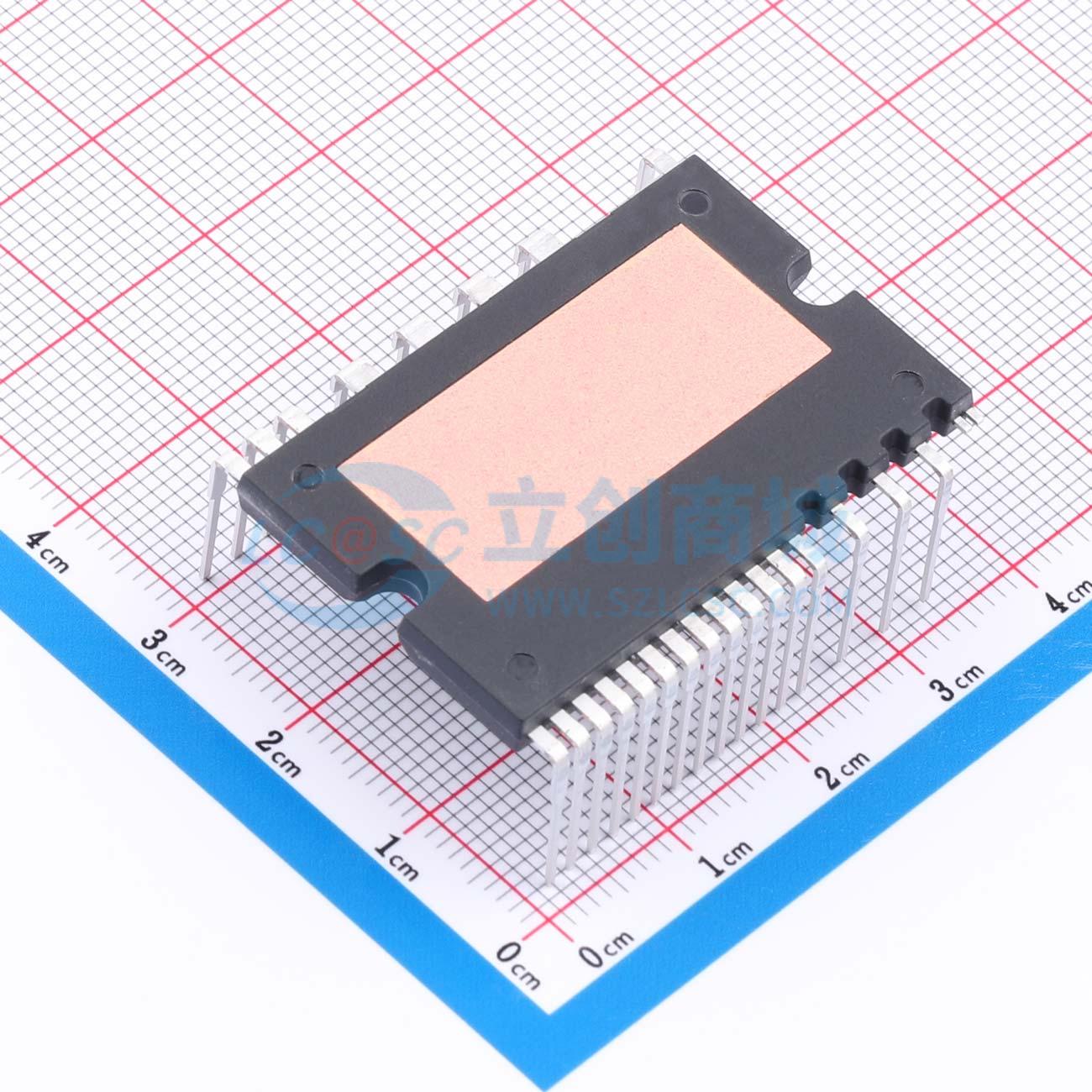

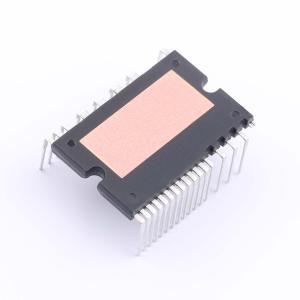

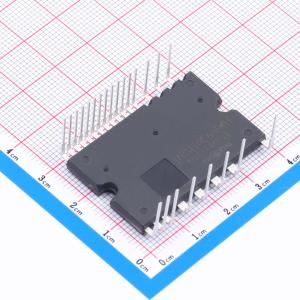

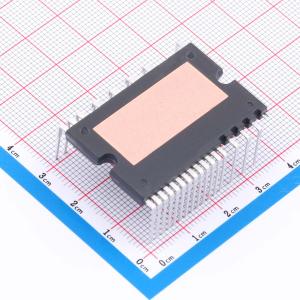

温馨提醒：图片仅供参考，商品以实物为准
DPM30C60DG1
三相全桥驱动智能功率模块，内置IGBT及其栅驱动芯片，具备多种保护功能和温度监控功能，采用自举电源设计，支持三相电流采样
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- DPM30C60DG1
- 商品编号
- C41368419
- 商品封装
- DIP-24
- 包装方式
- 管装
- 商品毛重
- 17.916667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 35W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 30A | |
| 集电极脉冲电流(Icm) | 45A | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 1.6V | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | - | |
| 开启延迟时间(Td(on)) | - | |
| 关断延迟时间(Td(off)) | - | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | 150ns；60ns | |
| 工作温度 | -40℃~+150℃ |
商品概述
DPM30C60 是一款三相 IGBT 逆变器模块，内置 IGBT 及其栅驱动芯片，可用于无刷直流电机、永磁无刷电机等的驱动。栅驱动芯片针对 IGBT 进行了优化设计，减小了开关损耗、电磁干扰，同时栅驱动芯片上集成了多种保护功能，包括欠压闭锁、过流保护、故障报告，内置热敏单元提供了温度监控功能。高侧 IGBT 的驱动电路采用了自举电源设计，只需单电源供电。每个低侧 IGBT 的发射极单独引出，三相电流可分别采样，支持多种控制算法。电路采用带有散热片的 DIP - 24H 封装。 该电路集成了 HVIC、LVIC、功率器件 IGBT、续流二极管 FRD、自举二极管 BSD，极大地提高了集成度，同时设计了多种保护功能，进一步提高了电路的可靠性。低侧三个 IGBT 的发射极分别引出，可以对三相电流分别采样，适用不同的驱动方案。高侧 IGBT 的驱动电路采用自举法产生浮动电源，自举二极管已集成在电路中，只需极少的外部元器件。三相浮动电源都具有欠压保护功能，防止 IGBT 工作在高功耗状态。DPM30C60 具有多种保护功能，包括欠压保护、过温保护、过流保护。DPM30C60 还集成了温度感测模块，输出一个与温度线性相关的模拟电压，方便 MCU 监控 IPM 模块的温度。
商品特性
- 600V/30A 三相 IGBT 逆变器模块，内置 IGBT、FWD、BSD、HVIC、LVIC
- 高侧驱动电路采用自举法产生浮动电源，内置带限流电阻的自举二极管
- 栅驱动芯片具有多种保护功能，包括欠压保护、过流保护、过温保护
- 完全兼容 3.3V、5V 和 15V 的 MCU 的接口
- 三相负端单独引出用于电流检测
- 故障状态报告输出
- 线性温度感测输出
- 封装形式：HDIP24，带有散热片
