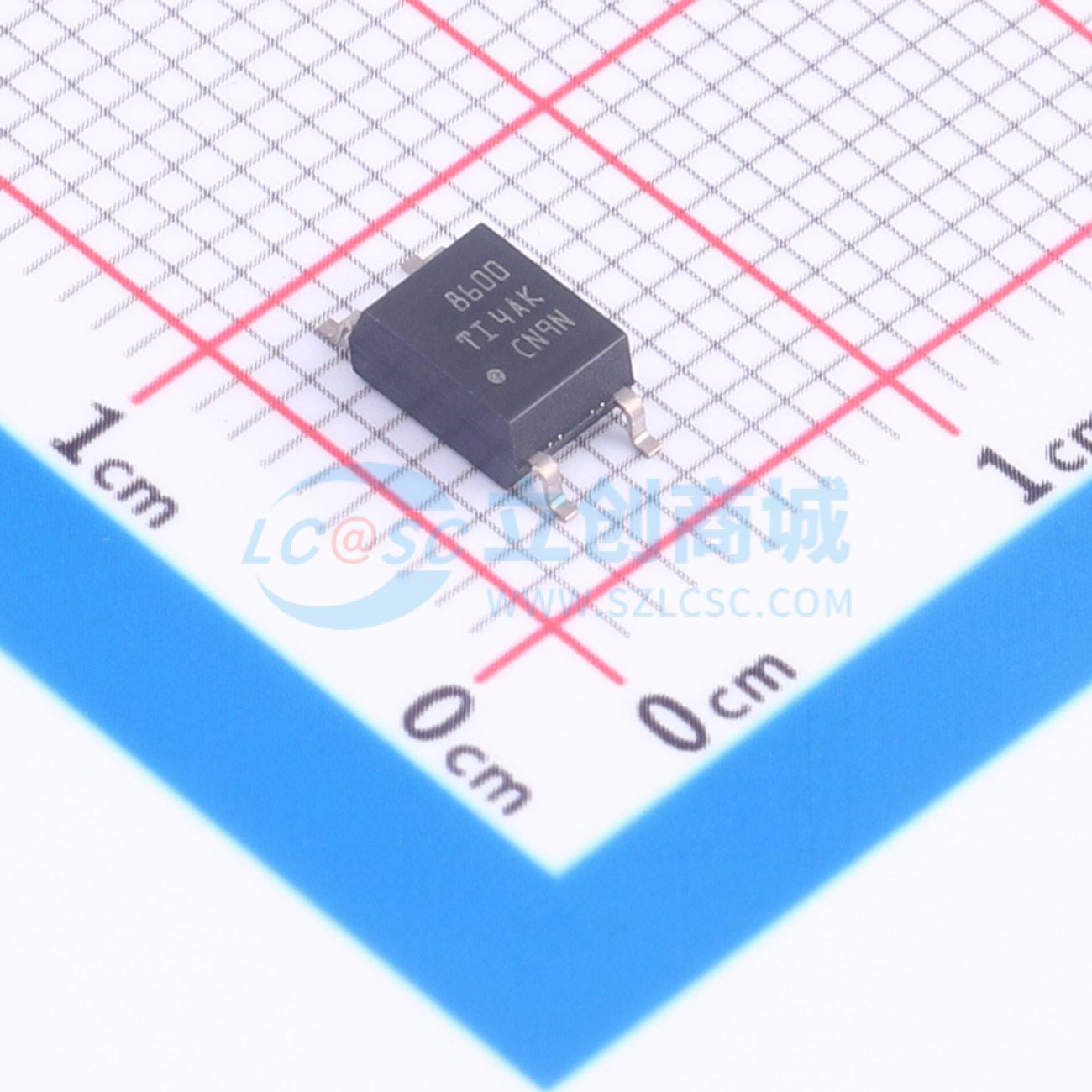

温馨提醒：图片仅供参考，商品以实物为准

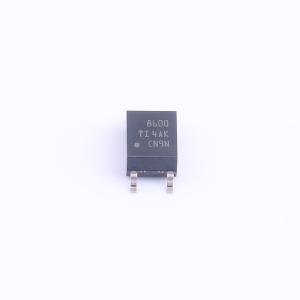

ISOM8600DFGR

功能隔离、直流输入、常开输出、单通道隔离式开关光耦仿真器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ISOM8600 是一款具有光耦仿真器输入的 80V 单极常开开关。光耦仿真器输入可控制背对背 MOSFET，在次级侧无需使用任何电源。该器件是许多传统光耦合器的引脚兼容、可直接替换器件，无需重新设计 PCB 即可增强业界通用封装。
品牌名称: TI(德州仪器)
商品型号: ISOM8600DFGR
商品编号: C41368623
商品封装: SOIC-4
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

ISOM8600 是一款具有光耦仿真器输入的 80V 单极常开开关。光耦仿真器输入可控制背对背 MOSFET，在次级侧无需使用任何电源。该器件是许多传统光耦合器的引脚兼容、可直接替换器件，无需重新设计 PCB 即可增强业界通用封装。与光耦合器相比，ISOM8600 光耦仿真器开关具有更宽的温度范围和严格的过程控制，从而实现较小的器件间差异。由于没有要补偿的老化效应，因此仿真二极管输入级的功耗比存在 LED 老化效应并在器件使用寿命内需要更高偏置电流的光耦合器更低。ISOM8600 开关输出可在器件的使用寿命内仅通过阳极/阴极引脚的 0.8 mA 电流来控制，从而实现系统节能。ISOM8600 采用小型 SO-4 封装，支持 500 VRMS 功能隔离。得益于高性能和高可靠性，该器件可用于楼宇自动化、工厂自动化、半导体测试、工业控制器中的 I/O 模块等应用中。

商品特性

业界通用光继电器的直接替代产品和引脚对引脚升级
单通道二极管仿真器输入
单极、常开、对称 80V 输出开关
初级侧电流控制型开关，无需额外的隔离式高压电源即可实现80V开关
超低关断状态漏电流（VOFF = 70 V时）
在 25℃ 工作温度下漏电流 < 250 nA
在 -55℃ 至 125℃ 的工作温度范围内漏电流 < 1 μA
快速响应时间: IF = 5 mA, VCC = 20 V, RL = 200 Ω, CL = 50 pF 时为 10 μs (典型值)
800 μA 的超低输入触发电流（在 25℃ 时）
功能隔离:500 VRMS 工作电压
支持工业温度范围:-55℃ 至 125℃
小型SO-4封装

应用领域

工厂自动化和控制
楼宇自动化
电器
测试和测量
半导体测试
工业控制器I/O模块

	属性	参数值
	商品目录	固态继电器(MOS输出)
	触点形式	一组常开:2A(单刀单掷-常开)
	连续负载电流	150mA
	负载电压	80V
	正向压降(Vf)	1.3V
	正向电流(If)	20mA
	导通电阻	7Ω

	属性	参数值
	隔离电压(Vrms)	500V
	导通时间(Ton)	200us
	截止时间(Toff)	200us
	工作温度	-55℃~+125℃
	总功耗(Pd)	200mW
	功能特性	-
