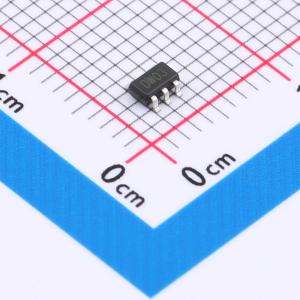

DW03C

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单节保护，内置MOSFET,过充检测电压：4.3V(±25mV)，过充释放电压：4.1V(±50mV),过放检测电压：2.4V(±100mV)，过放释放电压：3V(±100mV)，OV充电功能：允充
品牌名称: PJSEMI(平晶微)
商品型号: DW03C
商品编号: C41367942
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0292克(g)

商品参数

DWO3C内置高精度电压检测电路和延时电路，可通过检测电池的电压和电流，实现对电池的过充、过放和过流保护。该保护电路适用于单节锂离子/锂聚合物可充电电池。

高精度电压检测功能：
- 过充保护电压4.300V，精度：±25mV
- 过充释放电压4.100V，精度：±50mV
- 过放保护电压2.400V，精度：±100mV
- 过放释放电压3.000V，精度：±100mV
- 放电过流检测3.6A，精度：±25%
- 短路电流检测12.0A，精度：±30%
- 充电过流检测2.5A，精度：±25%
内部检测延时时间：
- 过充保护延时1.0S，精度：±50%
- 过放保护延时64mS，精度：±50%
- 放电过流延时10mS，精度：±50%
- 充电过流延时10mS，精度：±50%
充电器检测和负载检测功能
允许对0V电池充电功能
无休眠功能
解除放电过流的条件：断开负载
放电过流状态释放电压VRIOV
低电流消耗：
- 工作时1.0μA（典型值）（Ta = 25℃）
- 过放时0.5μA（典型值）（Ta = 25℃）
内部功率N沟道MOSFET导通电阻：60mΩ
无铅无卤
工作温度范围：-40℃ ~ +85℃
可用封装：SOT - 23 - 5

单节锂离子/锂聚合物电池组保护IC

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘
