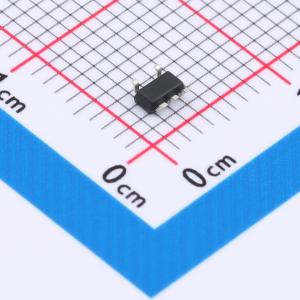

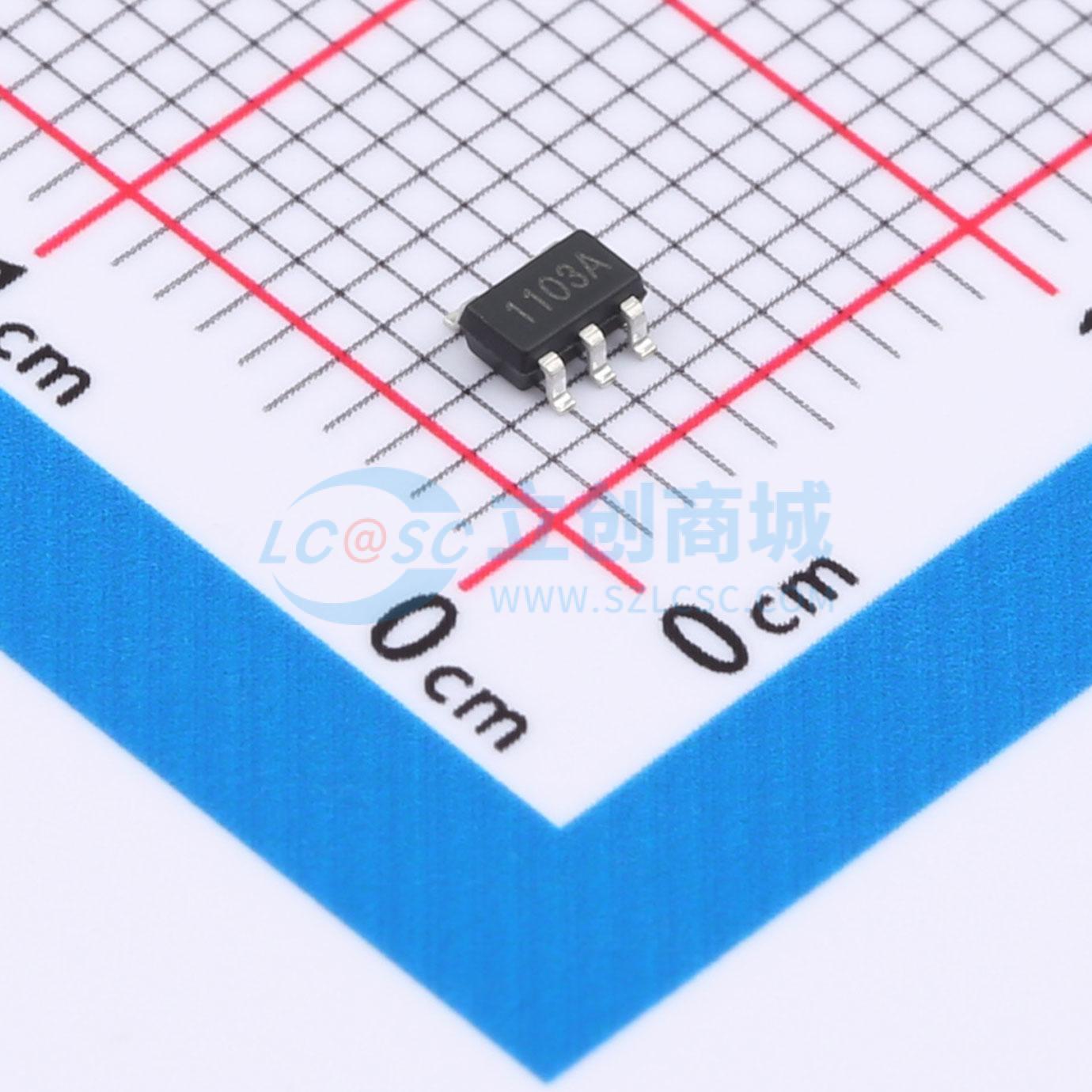

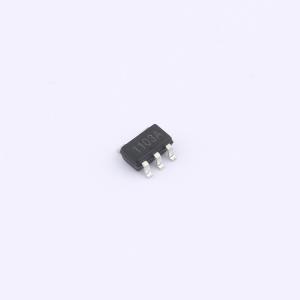

PJP1103ASE
单节锂电池保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单节保护，内置MOSFET，过充检测电压：4.3V(±25mV)，过充释放电压：4.1V(±50mV),过放检测电压：2.72V(±100mV)，过放释放电压：3V(±100mV)，过放检测电流：2A,短路检测电流：4A,OV充电功能：允充
- 品牌名称
- PJSEMI(平晶微)
- 商品型号
- PJP1103ASE
- 商品编号
- C41368017
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 0V~6V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 4.3V | |
| 放电截止电压 | 2.72V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 1uA |
商品概述
PJP1103系列 内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对过充电。过放电、过电流等保护。适用于单节锂电池/锂聚合物可充电电池的保护电路。
商品特性
- 高精度的电压检测功能：
- 过充电检测电压 4.30V,4.425V,4.475V 精度 ±25mV
- 过充电恢复电压 4.10V,4.225V,4.275V 精度 ±50mV
- 过放电检测电压 2.72V,2.80V,2.85V 精度 ±100mV
- 过放电恢复电压 3V,3.05V 精度 ±100mV
- 放电过流检测 2A 精度 ±0.5A
- 短路电流检测 4A 精度 ±1.2A
- 充电过流检测 2A 精度 ±0.5A
- 各延迟时间由内部电路设置：
- 过充电保护延迟时间 典型值 1000ms
- 过放电保护延迟时间 典型值 128ms
- 放电过流电保护延迟时间 典型值 10ms
- 充电过流电保护延迟时间 典型值 10ms
- 负载短路保护延迟时间 典型值 250ms
- 向0V电池充电功能
- 低电流消耗
应用领域
- 单节锂电池/锂聚合物可充电电池
