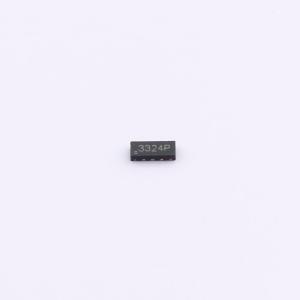

温馨提醒：图片仅供参考，商品以实物为准

ESD73034D

TVS 3.3V截止

描述: ESD73034D是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。ESD73034D典型电容仅为0.2 pF（I/O到I/O），旨在保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000-4-2（ESD）4级标准（±15 KV空气放电、±8 KV接触放电）、IEC61000-4-4（电气快速瞬变 - EFT）（40A、5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。ESD73034D采用超小型DFN2510封装。每个ESD73034D器件可保护四条高速数据线。超低电容、超小尺寸和高ESD抗扰度的综合特性，使ESD73034D非常适合高速数据端口和高频线路（如HDMI和DVI）应用。ESD73034D的低钳位电压可确保受保护IC承受的应力最小。
品牌名称: KUU
商品型号: ESD73034D
商品编号: C41366934
商品封装: DFN2510-10
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

ESD73034D是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。ESD73034D典型电容仅为0.2 pF（I/O到I/O），旨在保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000-4-2（ESD）4级标准（±15 KV空气放电、±8 KV接触放电）、IEC61000-4-4（电气快速瞬变 - EFT）（40A、5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 ESD73034D采用超小型DFN2510封装。每个ESD73034D器件可保护四条高速数据线。超低电容、超小尺寸和高ESD抗扰度的综合特性，使ESD73034D非常适合高速数据端口和高频线路（如HDMI和DVI）应用。ESD73034D的低钳位电压可确保受保护IC承受的应力最小。

商品特性

高速数据线瞬态保护：IEC61000-4-2（ESD）±20KV（接触）、±25KV（空气）
IEC61000-4-4（EFT）40A（5/50ns）、电缆放电事件（CDE）
针对高速线路优化的封装
超小型封装（2.5mm * 1.0mm * 0.55mm）
保护四条数据线
低电容：0.2pF（I/O到I/O）
低漏电流
低钳位电压
每个I/O引脚可承受超过1000次±8 KV接触放电的ESD冲击

应用领域

串行ATA
PCI Express
MDDI端口
USB 2.0/3.0电源和数据线保护
显示端口
高清晰度多媒体接口（HDMI）
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	14V
	峰值脉冲功率(Ppp)	56W@8/20us
	反向电流(Ir)	1uA

	属性	参数值
	通道数	四路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.2pF
