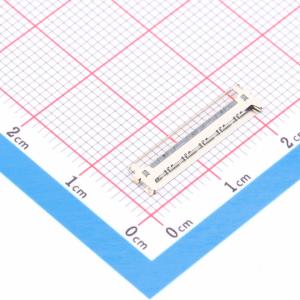

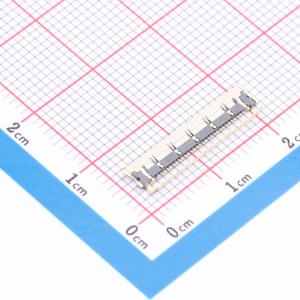

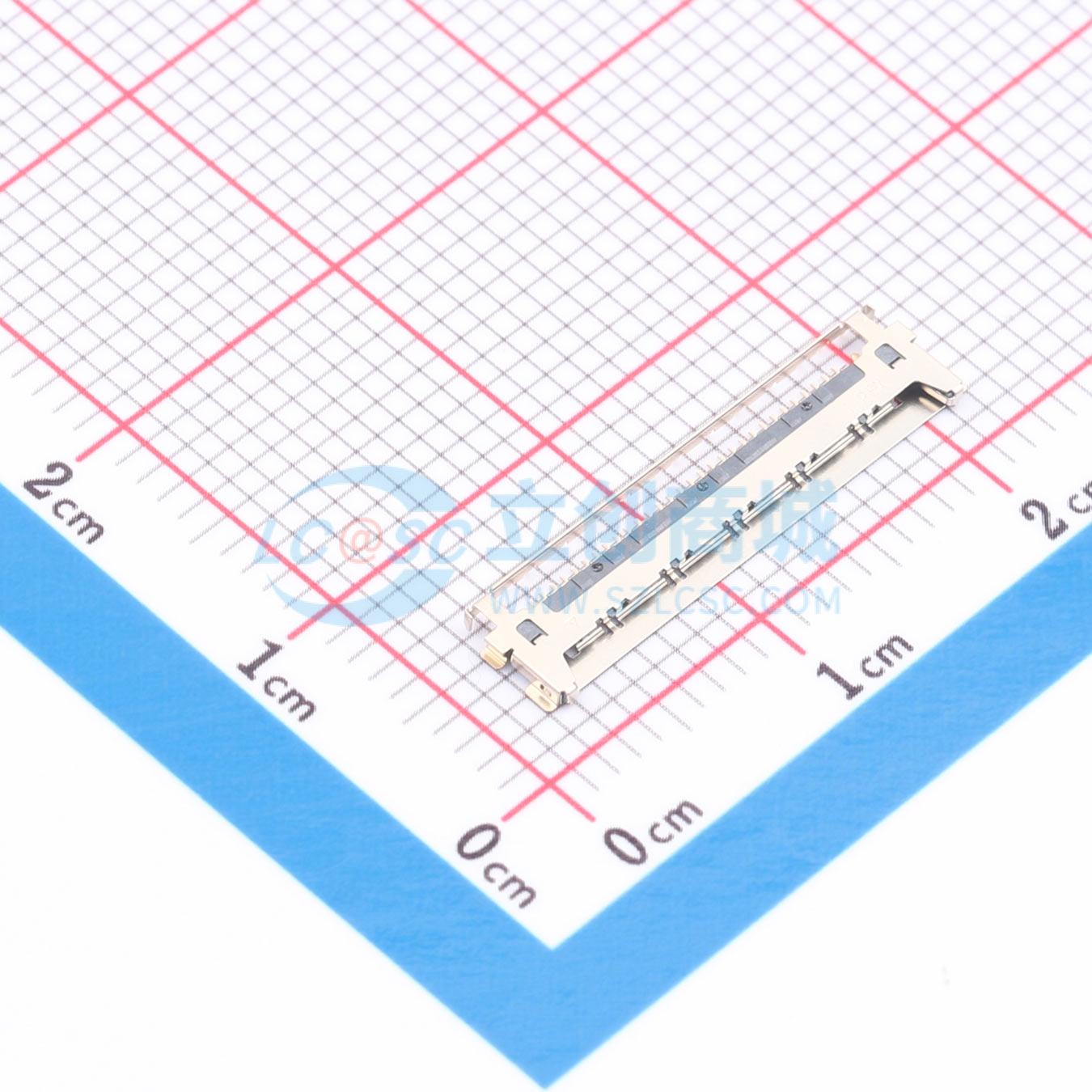

温馨提醒：图片仅供参考，商品以实物为准
20849-030E-01
1x3P 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 完全屏蔽,带机械锁,适用于高数据速率传输(20 Gbps/通道),间距为5 mm,水平对接式微同轴连接器;采用ZenShield®全屏蔽和多点接地设计,防止电磁干扰泄漏;机械锁盖可防止不完全对接和脱开;适用于USB4 Gen3/Thunderbolt 4(20 Gbps/通道)应用
- 品牌名称
- I-PEX(第一精工)
- 商品型号
- 20849-030E-01
- 商品编号
- C3743113
- 商品封装
- SMD,P=1.2mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x3P | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 3P | |
| 排数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每排PIN数 | - | |
| 额定电流 | - | |
| 触头材质 | 磷青铜 | |
| 工作温度 | -40℃~+85℃ | |
| 塑料材质 | LCP |
商品概述
这是一款完全屏蔽且带有机械锁的微型同轴连接器，适用于高数据速率传输（20 Gbps/通道），间距为5 mm，采用水平对接方式。ZenShield®技术实现多点接地的完全屏蔽，可防止电磁干扰泄漏，且连接器可更靠近天线放置。机械锁盖可防止不完全对接和脱开，仅在对接完成时才能锁定。该连接器适用于USB4 Gen3/雷电4（20 Gbps/通道）应用，比特率为20 Gbps，上升时间为30 ps（10 - 90%），输入电压为800 mVₚ₋ₚ。
商品特性
- 完全屏蔽，带有机械锁
- ZenShield®技术实现多点接地，防止电磁干扰泄漏
- 机械锁盖防止不完全对接和脱开，仅在对接完成时锁定
- 高数据速率传输，适用于USB4 Gen3/雷电4（20 Gbps/通道）应用
应用领域
- USB4 Gen3/雷电4（20 Gbps/通道）应用
