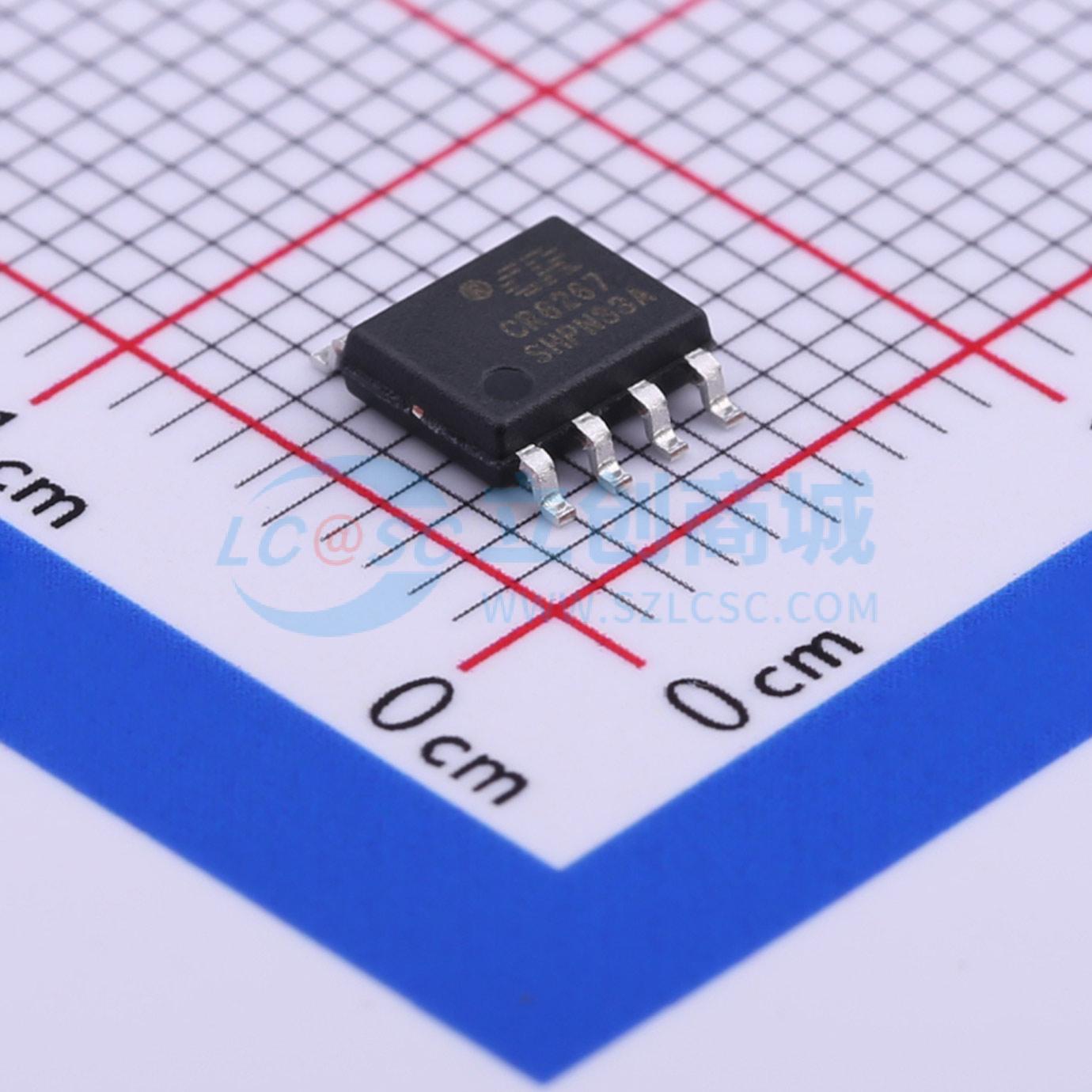

温馨提醒：图片仅供参考，商品以实物为准

CR6267SH

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Chip-Rail(启臣微)
商品型号: CR6267SH
商品编号: C433362
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.112克(g)

商品参数

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式
	功能特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+150℃
	工作模式	DCM
	输出电压	-
	反馈方式	原边反馈

商品概述

CR6267是一款高性能原边检测控制的PWM开关，待机功耗小于75mW。内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中CC/CV输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90Vac~264Vac）内输出恒定的功率。它采用原边控制方式，因此不需要TL431和光耦。

商品特性

待机低于75mW
内置过温度保护功能
原边检测拓扑结构，无需光耦和TL431
内置CS开路保护功能
全电压范围内高精度恒压和恒流输出
内置输出短路保护功能
可编程CC/CV模式控制
内置前沿消隐
采用多模式控制的效率均衡技术
VDD端过压保护和钳位保护
内置输出线电压补偿功能
逐周期过流保护
内置初级电感量偏差补偿功能
4个引脚散热
内置全电压功率自适应补偿功能
SOP-8L绿色封装

应用领域

电脑和服务器辅助电源
替代线性调整器和RCC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9V~16.3V
	开关频率	-
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	-
