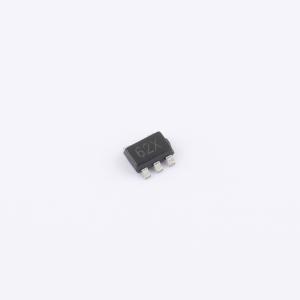

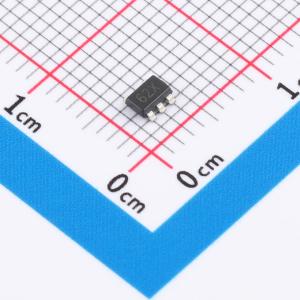

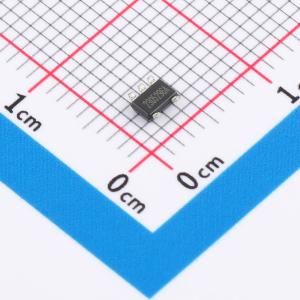

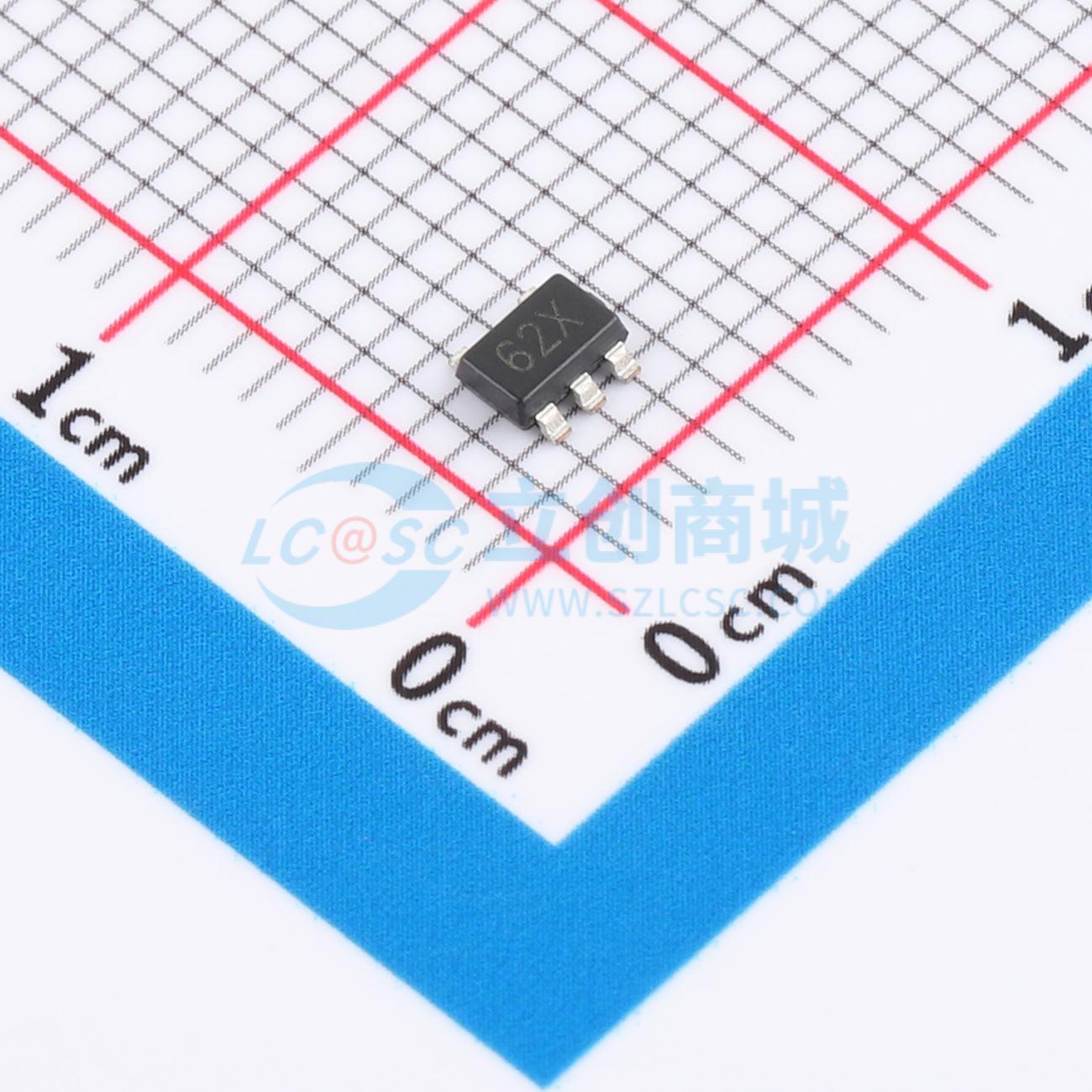

A1262LLHLX-X-T

A1262是一款双通道锁存式霍尔效应传感器IC，具备垂直和平面霍尔元件。垂直和平面霍尔元件的感应轴相互正交，为环形磁铁提供90°的相位分离，且与磁极间距和气隙无关。A1262的二维架构通过在极小的占位面积内提供正交输出信号，简化了电机和磁编码器的设计。其输出可用于确定旋转环形磁铁的速度和方向。A1262有两种感应选项，为终端系统的磁路设计提供了灵活性。两种选项都有一个对垂直于封装表面（Z）的磁场敏感的平面霍尔板。两种封装中的垂直霍尔板方向（X或Y）有两种选择，为系统设计和磁铁与传感器的放置提供了灵活性。在单个硅芯片上，A1262包括：电压调节器、反接电池保护、两个霍尔板（一个平面和一个垂直）、一个多路复用器、一个小信号放大器、斩波稳定、一个施密特触发器和两个短路保护的开漏输出，可连续吸收高达20mA的电流。A1262有两种温度范围可供选择：-40°C至85°C（E温度范围选项）或-40°C至150°C（L温度范围选项）。A1262采用5引脚SOT23W表面贴装封装（LH）和4引脚SIP封装（K）。每种封装都有两种选项，适用于各种磁铁与传感器的方向。这些封装符合RoHS标准且无铅，引脚框架采用100%雾锡电镀。

• 通过平面和垂直霍尔元件实现二维磁传感
• 正交输出
• 通道间90°相位分离
• 双通道输出允许Z轴平面霍尔与垂直霍尔独立使用：Y轴（默认选项）、X轴（-X选项）
• 高灵敏度，典型开启点磁场BOP为17G
• 汽车级
• 通过AEC - Q100认证，适用于汽车应用（L温度范围选项）
• 输出短路保护
• 抗物理应力
• 反接电池保护
• 卓越的温度稳定性
• 电源电压齐纳钳位
• 小尺寸

汽车领域包括鼓风机、电动泵、电子动力转向、座椅电机、后备箱/尾门电机、车窗/天窗电机；工业、商业和消费领域包括车库门、工业电机、电动百叶窗、电动门、泵、白色家电。
