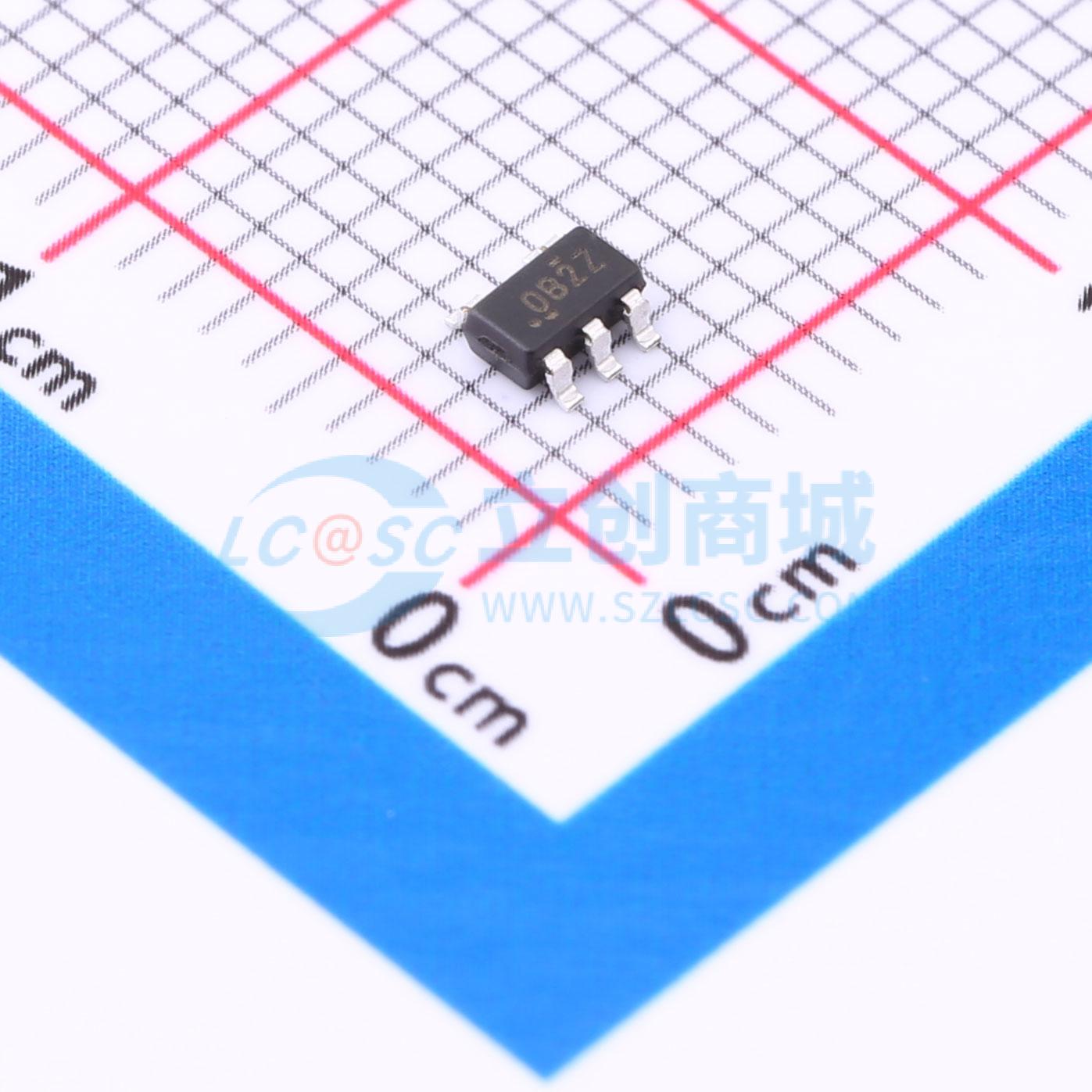

温馨提醒：图片仅供参考，商品以实物为准

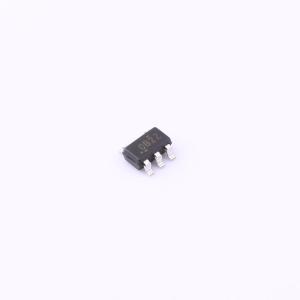

TMAG5110B2AQDBVRQ1

2D双通道、高灵敏度、霍尔效应锁存器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMAG5110-Q1 汽车类、高灵敏度、2D、双通道、霍尔效应锁存器
品牌名称: TI(德州仪器)
商品型号: TMAG5110B2AQDBVRQ1
商品编号: C3716028
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

TMAG5110-Q1 和 TMAG5111-Q1 是二维双通道霍尔效应锁存器，通过 2.5V 至 38V 电源供电。由于专为高速和高温电机应用设计，这些器件针对利用旋转磁体的应用进行了优化。通过集成两个传感器和两个单独的信号链，TMAG511x-Q1 可提供两个独立的数字输出用于速度和方向计算 (TMAG5111-Q1)，或直接为每个独立锁存器提供数字输出 (TMAG5110-Q1)。这种高度集成允许使用一个 TMAG511x-Q1 器件，而不是两个单独的锁存器。该器件提供标准的 3mT 工作点以及高灵敏度 1.4mT 工作点。更高的磁性灵敏度可实现灵活的低成本磁体选型和机械部件放置。TMAG511x-Q1 还提供了三个 2 轴组合选项（X-Y、Z-X、Z-Y），以允许传感器相对于磁体灵活放置。该器件在 –40℃ 至 +125℃ 的宽环境温度范围内能够保持稳定一致的优异性能。

TMAG5110-Q1 和 TMAG5111-Q1 是双路斩波稳定型霍尔效应传感器，具有两个数字锁存输出，适用于旋转磁感应应用。TMAG511x-Q1 器件可由 2.5V 至 38V 之间的电源电压供电，并可承受连续 -20V 的反向电池情况。TMAG511x-Q1 器件仅在 VCC 引脚上施加 2.5V 至 38V 电压时工作（相对于 GND 引脚）。此外，该器件可承受高达 40V 的瞬态持续电压。需要交替变化北磁极和南磁极，来切换每个霍尔效应锁存器的输出。该器件提供标准的 3mT 典型工作点以及高灵敏度 1.4mT 典型工作点。更高的磁性灵敏度可实现灵活的低成本磁体选型和机械部件放置。TMAG511x-Q1 还提供了三个 2 轴组合选项（X-Y、Z-X、Z-Y），以支持相对于磁体的多种灵活安装方向。

商品特性

具有符合 AEC-Q100 标准的下列特性
器件温度等级 1: -40℃ 至 125℃ 环境工作温度范围
器件 HBM ESD 分类等级 H3A
器件 CDM ESD 分类等级 C6
带有平面和垂直霍尔效应传感器的 2D 感应
与磁铁对齐方式或磁极间距无关的固有正交
提供了两个功能选项：TMAG5110-Q1 独立 2D 输出；TMAG5111-Q1 速度和方向输出
超高磁性灵敏度：TMAG511xx2-Q1 ±1.4mT（典型值）；TMAG511xx4-Q1 ±3mT（典型值）
40kHz 高速感应带宽
2.5V 至 38V 工作 VCC 范围
宽工作环境温度范围
反向电源保护（高达 -20V）
器件最高支持 40V
输出短路保护
输出电流限制

应用领域

增量旋转编码
线性速度和方向控制
天窗和后备箱电机控制
车窗和车门电机控制
角度位置感应
旋钮控制（无线电和空调）
电子助力转向
流体测量
角速度和方向
电子泵
风扇轮和电机速度

	属性	参数值
	商品目录	霍尔开关
	工作电压	2.5V~38V
	工作点(Gs)	2.6mT
	释放点(Gs)	-2.6mT

	属性	参数值
	工作温度	-40℃~+125℃
	工作电流	9mA
	输出类型	开漏
